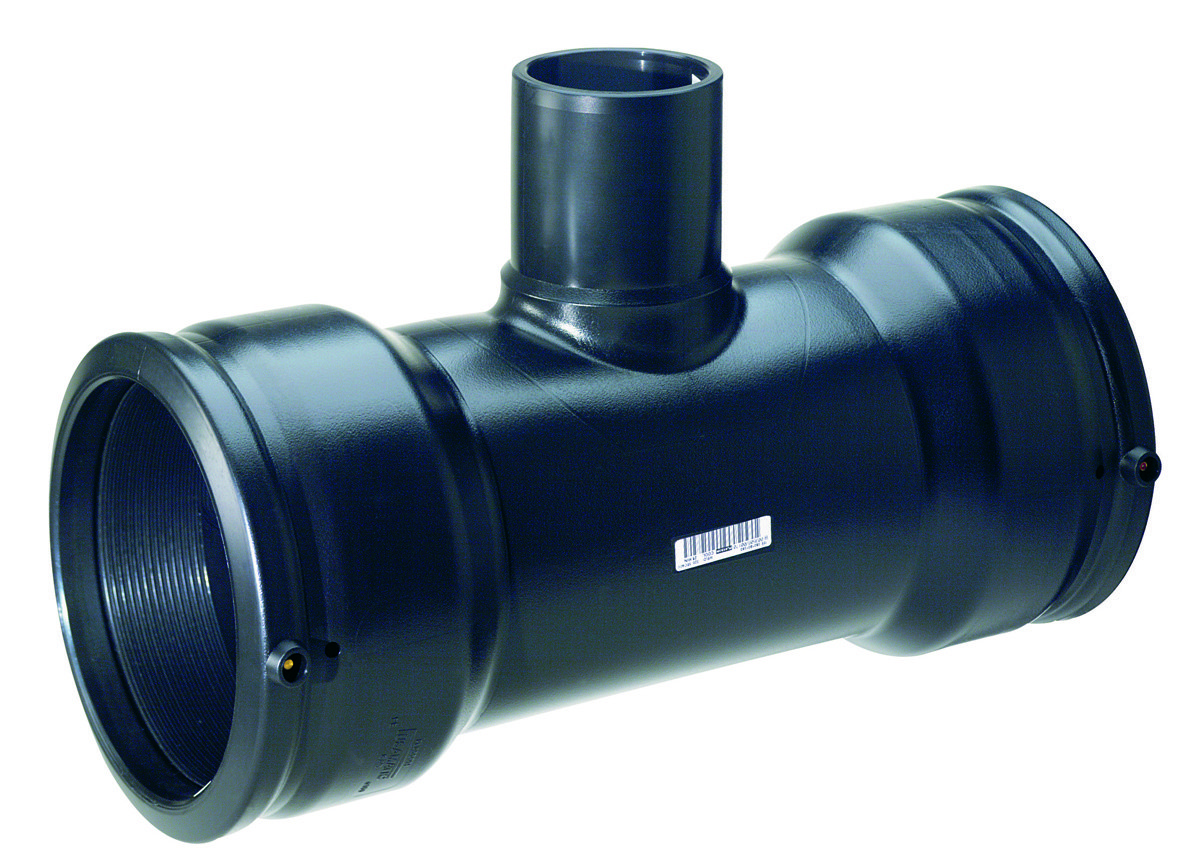

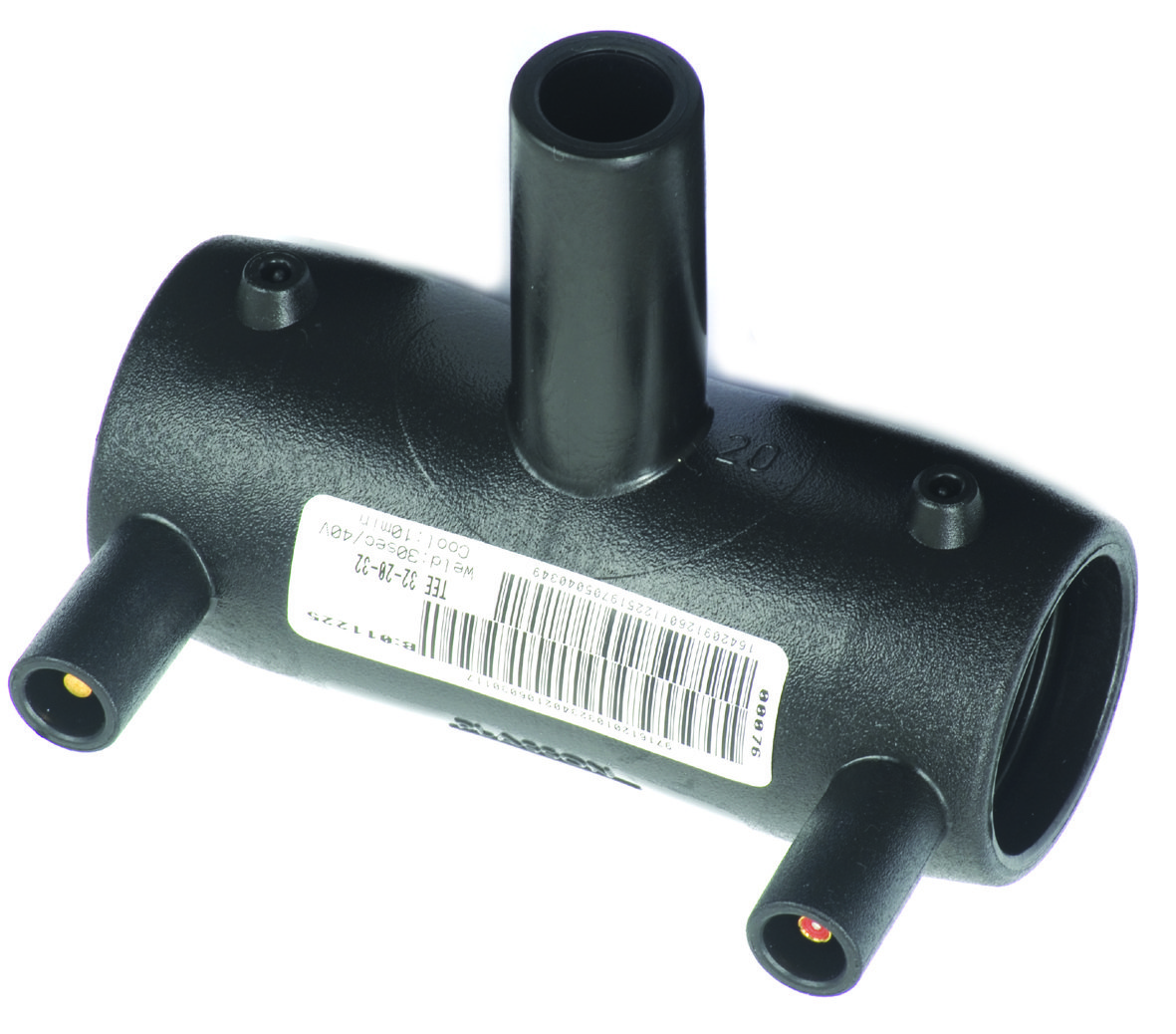

T-Stück 90° reduziert

Gas PN 10, Wasser PN 16

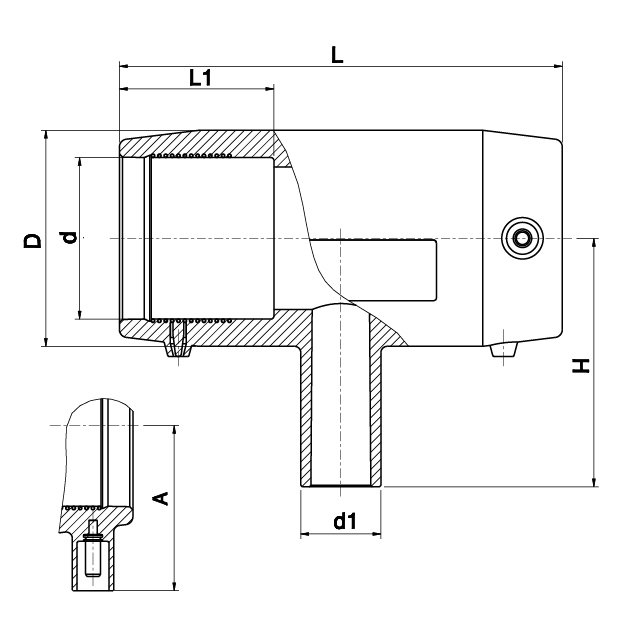

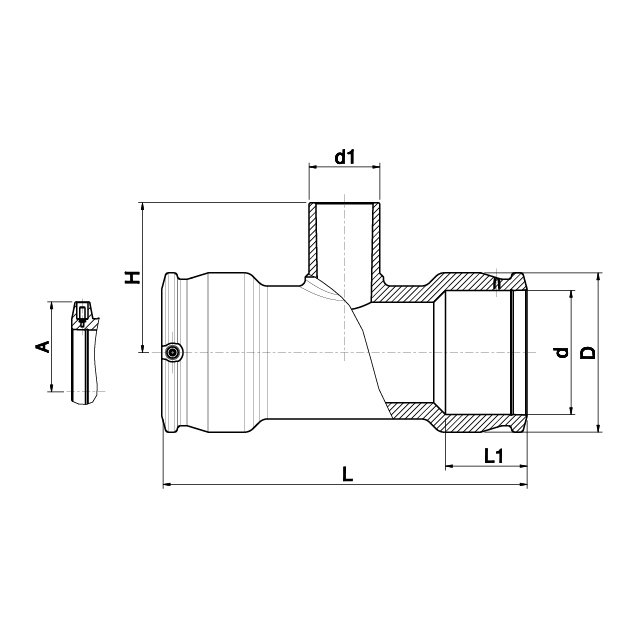

Artikelnummer d x d1 x d L L1 D H Stk/Ktn Gewicht g
09140-025.20P 25 x 20 x 25 104 40 44 66 168 107
09140-025.32P 25 x 32 x 25 104 40 44 74 168 115
09140-032.20P 32 x 20 x 32 104 39 44 66 144 90
09140-032.25P 32 x 25 x 32 104 39 44 66 144 99
09140-040.20P 40 x 20 x 40 121 44 56 72 96 160
09140-040.25P 40 x 25 x 40 121 43 55 72 48 170
09140-040.32P 40 x 32 x 40 121 43 55 75 48 180
09140-050.20P 50 x 20 x 50 139 49 68 78 64 240
09140-050.25P 50 x 25 x 50 139 48 68 78 56 245
09140-050.32P 50 x 32 x 50 139 49 68 86 64 250
09140-050.40P 50 x 40 x 50 139 48 68 90 56 257
09140-063.20P 63 x 20 x 63 166 58 82 85 40 365
09140-063.32P 63 x 32 x 63 166 58 82 93 32 370
09140-063.40P 63 x 40 x 63 166 58 82 104 32 384
09140-063.50P 63 x 50 x 63 166 58 82 109 32 400
09140-075.63P 75 x 63 x 75 195 63 97 122 26 596
09140-090.63P 90 x 63 x 90 293 67 112 124 15 1.050
09140-110.63P 110 x 63 x 110 328 68 143 134 9 1.705
09140-110.90P 110 x 90 x 110 328 68 143 147 6 1.805
09140-125.90P 125 x 90 x 125 381 85 163 161 5 2.805
09140-125.110P 125 x 110 x 125 381 85 163 173 5 2.859
09140-160.90P 160 x 90 x 160 443 86 212 180 3 4.450
09140-160.110P 160 x 110 x 160 443 86 212 193 3 4.450
09140-160.125P 160 x 125 x 160 443 86 212 198 3 4.470
09140-180.90P 180 x 90 x 180 420 104 244 200 2 6.090
09140-180.110P 180 x 110 x 180 420 104 244 218 2 6.270
09140-180.125P 180 x 125 x 180 420 104 244 225 2 6.410
09140-180.140P 180 x 140 x 180 420 104 244 237 2 6.610
09140-180.160P 180 x 160 x 180 420 104 244 250 1 6.950
09140-200.90P 200 x 90 x 200 447 112 261 205 1 7.140
09140-200.110P 200 x 110 x 200 447 112 261 210 1 7.230
09140-200.160P 200 x 160 x 200 451 114 261 410 1 9.950
09140-225.90P 225 x 90 x 225 492 120 294 220 1 9.900
09140-225.110P 225 x 110 x 225 492 120 294 225 1 10.010
09140-225.160P 225 x 160 x 225 494 122 293 440 1 13.500
09140-250.90P 250 x 90 x 250 538 129 326 235 1 13.350
09140-250.110P 250 x 110 x 250 538 129 326 240 1 13.400
09140-250.160P 250 x 160 x 250 538 129 326 455 1 17.800
