PLASSON Wasserzählerschacht

Wissenswertes

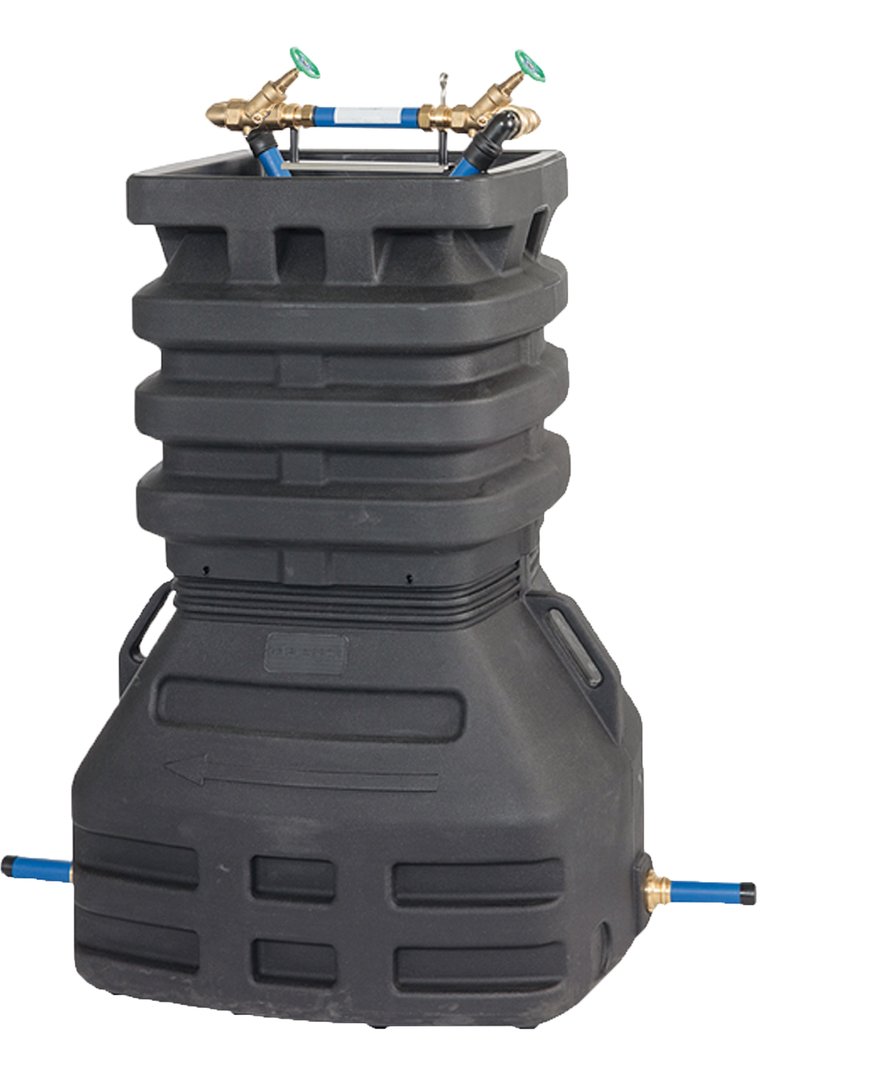

PLASSON Wasserzählerschacht, für Wasserzähler Q3 = 4 m3/h, bzw. Q3 = 10 m3/h, Leitungen mit Dreh-gelenken, Anschluss-PE-Spitzende am Eingang und Ausgang DA = 32 mm, bzw. DA = 40 mm, Kunststoff-Innendeckel, schwallwasserdicht und Kunststoffabdeckung Klasse A (15 kN) verriegelbar, inkl. Stiftschlüssel SW 10 und Griffstange.

Allgemeine Eigenschaften

PLASSON Qualität
Nicht begehbare Schachtbauwerke erfreuen sich auf Grund großer Vorteile zunehmender Akzeptanz:

  • Arbeitssicherheit des Personals
  • Sehr gutes Preis-Leistungs-Verhältnis
  • Erreichbarkeit
  • Kein Einstieg zur Zählerablesung erforderlich

Technische Spezifikationen

  • Für waagerechte Wasserzähler Q3 = 4 m3/h, bzw. Q3 = 10 m3/h, Zähler-Typ und -Fabrikat nach Ihrer Wahl (nicht im Lieferumfang)

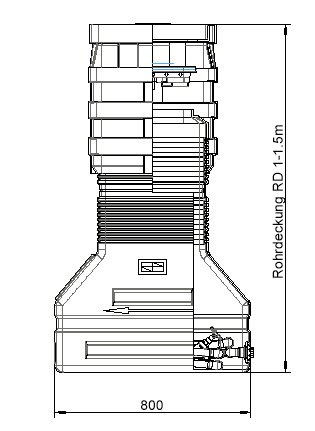

  • Rohrdeckungen von 1,00 m bis 1,50 m stufenlos teleskopierbar
  • Aufnahme leichter Abwinkelungen zur Anpassung an das Straßen- oder Pflaster-Niveau
  • Rohrpaket DA 32, bzw. DA 40 PE 100 RC, SDR 11 mit verschweißten Drehgelenken aus PE für einfaches Anheben und Absenken der WZ-Anlage mit Griffstange
  • Schachtkörper aus LLDPE, schwarz, Grundfläche ca. 800 mm lang, ca. 500 mm breit, dadurch sehr einfach und ohne zusätzliche Erdarbeiten im Rohrgraben zu installieren
  • Kunststoffabdeckung, schwarz, mit Nirosteg, nach DIN 3584, 450 x 450 mm umrandet eingelassen
  • Ein Einstieg in den Schacht ist nicht erforderlich
  • Anschluss erfolgt über PE-Spitzende am Eingang und Ausgang DA 32, bzw. DA 40
  • Frostfreier Betrieb durch Rohrdeckung ohne Fremdheizung
  • Gemäß DVGW-Arbeitsblatt W 355 für Einbaustellen nach DIN 1229, Klasse A (1,5 t)
  • Durch externe Griffstange kein direkter Zugriff durch Unbefugte auf die Wasserzähler-Anlage
Artikelnummer    Bezeichnung Details Rohrdeckung cm Gewicht kg
4133334 Q3 = 4 m3/h, FR-KFR Freistrom / KFR-Zähler-Anlage, Abdeckung Kl. A (1,5 t) 107 - 142 47,0
4133344 Q3 = 10 m3/h, FR-KFR   Freistrom / KFR-Zähler-Anlage, Abdeckung Kl. A (1,5 t) 107 - 142 48,0


KFR = Kombiniertes Freistromventil mit Rückflussverhinderer
FR = Freistromventil

Andere Ausführung auf Anfrage.
