Schächte DN 800
für gesteckte glattwandige Rohrsysteme
Schachtkonus DN 800
| Bauhöhe cm | DN mm | Details | Bezeichnung |
|---|---|---|---|

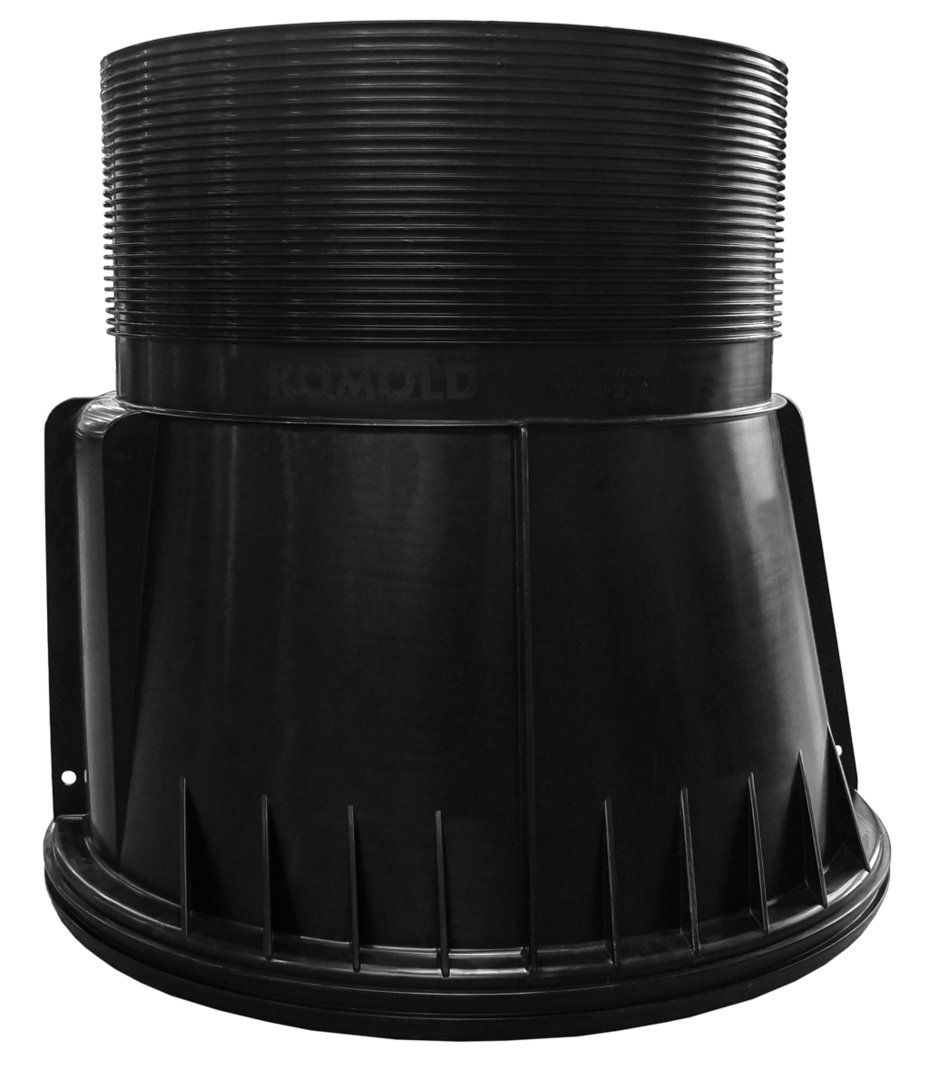

| 50-75 | 800 / 625 | teilenzentrisch, mit Steigstufen | I PP UE 80.63/75 S |
| 30-60 | zentrisch, ohne Steigstufen | U 80.63/60 |
Schachtring DN 800
| Bauhöhe cm | DN mm | Details | Bezeichnung |
|---|---|---|---|

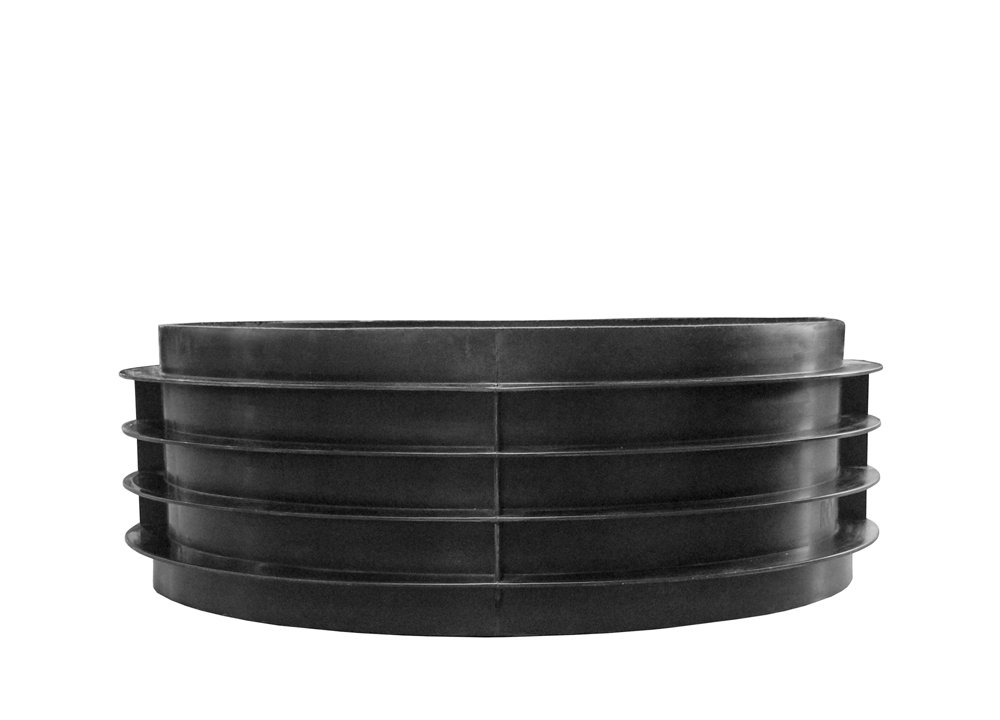

| 25 | 800 | mit Steigstufen | I PP E 80/25 S |

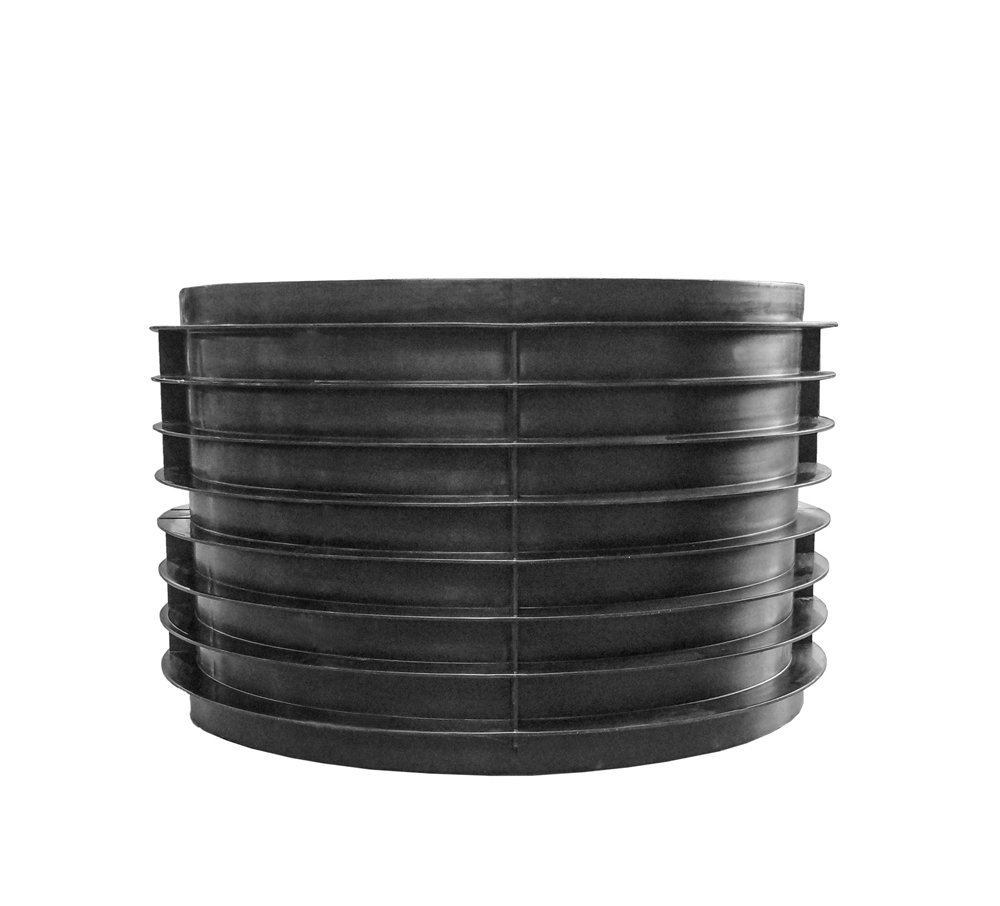

| 50 | I PP E 80/50 S |

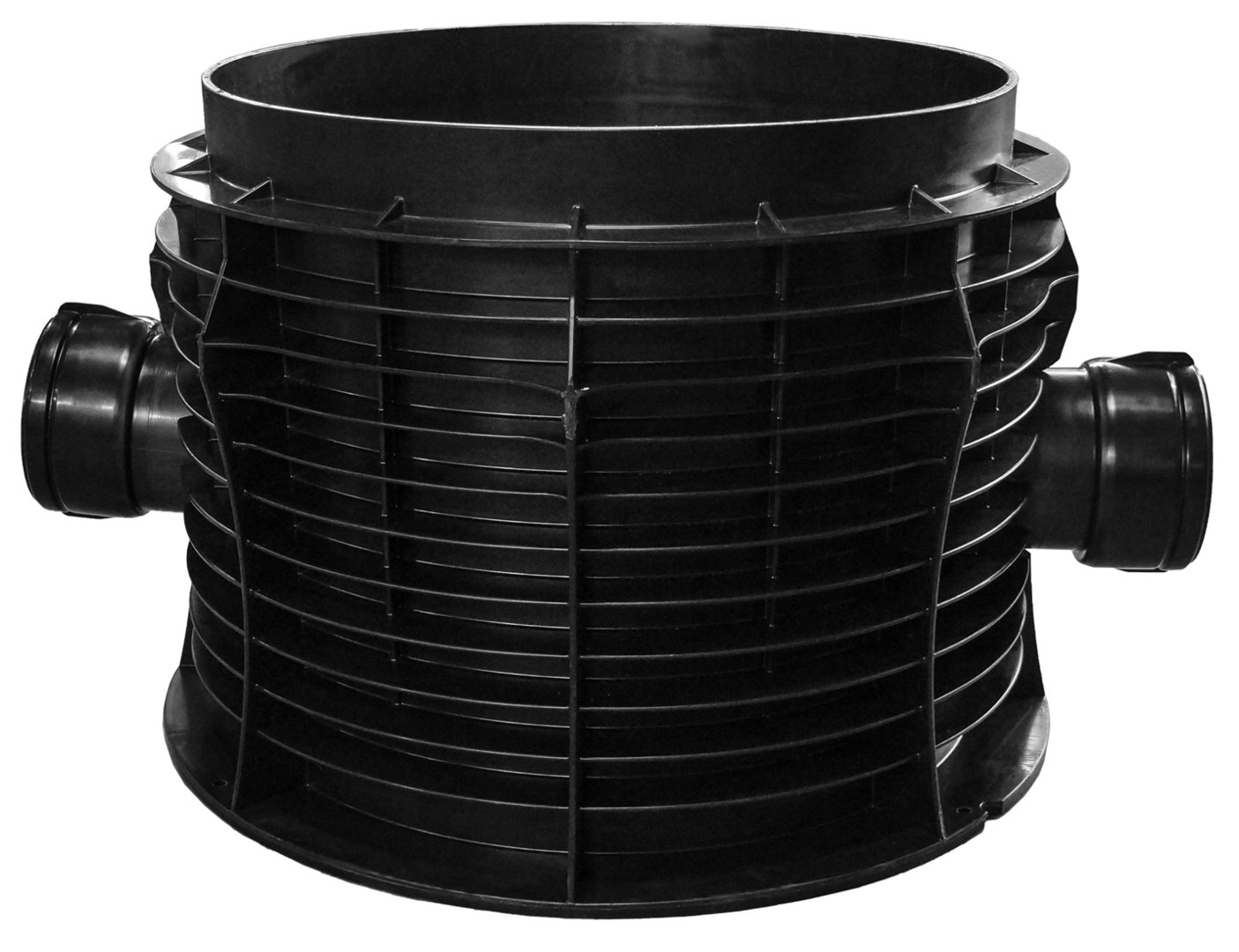

Schachtboden DN 800 für Hauskontrollschächte
| Hauptgerinne | Bauhöhe cm | Gerinneform | Zusätzliche Zuläufe | Details | Bezeichnung |
|---|---|---|---|---|---|
| 160 | 60 |  |
- | gerader Zulauf, Bodenteil mit Dreipunktauflager | 1 B 80.15/60 BI |
 |
4 x 160 | gerader Zulauf, Bodenteil mit Dreipunktauflager, 4 zusätzliche Zuläufe, DN/OD 160, 45° und 90° links und rechts, Sohlsprung +1/2 D | 5 B 80.15/60 BI |
Schachtboden PP DN 800 - gerades Hauptgerinne
| Hauptgerinne | Bauhöhe cm | Gerinneform | Details | Bezeichnung |
|---|---|---|---|---|
| 160 |
50 |
 |
Zu- und Auslauf ausgeführt als Muffe für gesteckte Rohrsysteme |
I PP 1 B 80.15/50 |
| 200 | I PP 1 B 80.20/50 | |||
| 250 | I PP 1 B 80.25/50 | |||
| 315 | I PP 1 B 80.30/50 |
Schachtboden DN 800 - gerades Hauptgerinne mit Zuläufen
| Hauptgerinne | Bauhöhe cm | Gerinneform | Details | Bezeichnung |
|---|---|---|---|---|
| 160 |
50 |
 |
Zuläufe und Auslauf ausgeführt als Muffe für gelenkige Einbindung +/- 7,5° von glatten Kunststoffrohren, ohne Sohlsprung, Zuläufe 90°, 180° bzw. 180°, 270°, Gefälle max. 6,5 % | I PP 2 BL 80.15/50-90° |
| 200 | I PP 2 BL 80.20/50-90° | |||
| 250 | I PP 2 BL 80.25/50-90° | |||
| 315 | I PP 2 BL 80.30/50-90° | |||
| 160 |  |
I PP 2 BL 80.15/50-270° | ||
| 200 | I PP 2 BL 80.20/50-270° | |||
| 250 | I PP 2 BL 80.25/50-270° | |||
| 315 | I PP 2 BL 80.30/50-270° | |||
| 200 |  |
Zuläufe und Auslauf ausgeführt als Muffe für gelenkige Einbindung +/- 7,5° von glatten Kunststoffrohren, ohne Sohlsprung, Zuläufe 90°, 270° |
I PP 2 BT 80.20/50-90° | |
| 250 | I PP 2 BT 80.25/50-90° | |||
| 315 | I PP 2 BT 80.30/50-90° | |||
| 160 |  |
Zuläufe und Auslauf ausgeführt als Muffe für gelenkige Einbindung +/- 7,5° von glatten Kunststoffrohren, ohne Sohlsprung, Zuläufe 90°, 180° und 270° |
I PP 3 BL 80.15/50 | |
| 200 | I PP 3 BL 80.20/50 | |||
| 250 | I PP 3 BL 80.25/50 | |||
| 315 | I PP 3 BL 80.30/50 |
Schachtboden DN 800 - abgewinkeltes Hauptgerinne
| Hauptgerinne | Bauhöhe cm | Gerinneform | Details | Bezeichnung |
|---|---|---|---|---|
| 160 |
50 |
 |
Zu- und Auslauf ausgeführt als Muffe für gelenkige Einbindung +/- 7,5° von glatten Kunststoffrohren, Krümmung rechts oder links, Gerinne: industriell gefertigt, nahtlos abgewinkelt (nicht segmentiert), Gefälle max. 6,5 % | I PP 1 BB 80.15/50-XXX° |
| 200 | I PP 1 BB 80.20/50-XXX° | |||
| 250 | I PP 1 BB 80.25/50-XXX° | |||
| 315 | I PP 1 BB 80.30/50-XXX° | |||
 |
||||
Schachtboden DN 800 - ohne Gerinne
| Bauhöhe cm | Gerinneform | Details | Bezeichnung | |
|---|---|---|---|---|
| 65 |  |
Flachboden mit Steigstufen | F 80/65 SBS | |
| 115 | Flachbodenschacht mit Steigstufen (Combi-Schacht) | FCE 80.63/115 SBS | ||
Elementdichtung
| Details | Bezeichnung |
|---|---|
| Triple-Saftey-Seal (3-seitige Lippendichtung) nach EN 681-1 und EN ISO 13259 als Elementdichtung. Für die Verbindung von Schachtelementen | ES 80 |
Kundenspezifische Anforderung
| Details | Bezeichnung |
|---|---|
| Aufpreis für Dimensionswechsel, je Muffe abweichend vom Hauptgerinne | I DIM |
