Schächte DN 625
für gesteckte und verschweißte Rohrsysteme
Schachtring DN 625
| Bauhöhe cm | DN mm | Details | Bezeichnung |
|---|---|---|---|
| 10 - 40 | 625 | ohne Steigstufen | E 63/40 |
| 30 - 60 | E 63/60 | ||
| 60 - 90 | E 63/90 |
Schachtboden DN 625 - gerades Hauptgerinne / mit zusätzlichen Zuläufen
| Hauptgerinne | Bauhöhe cm | Gerinneform | Zusätzliche Zuläufe | Details | Bezeichnung |
|---|---|---|---|---|---|
| 160 | 60 - 90 |  |

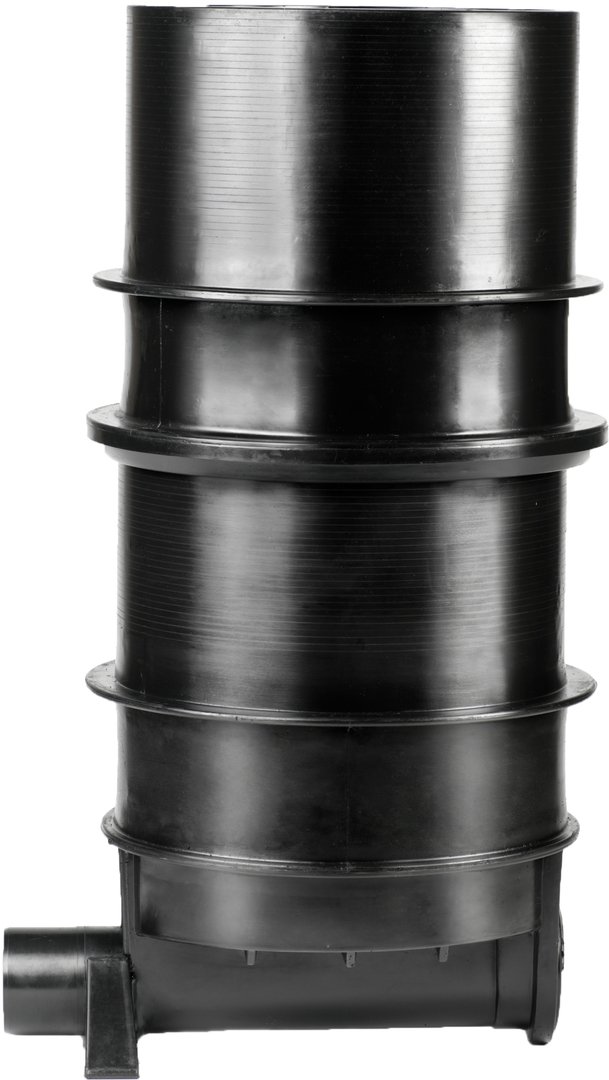

- | gerader Zulauf mit Elastomer-Lippen-Dichtung | 1 B 63.15/90 BID |
| 90 - 120 | 1 B 63.15/120 BID | ||||
| 120 - 150 | 1 B 63.15/150 BID | ||||
| 150 - 180 | 1 B 63.15/180 BID | ||||
| 60 - 90 |  |

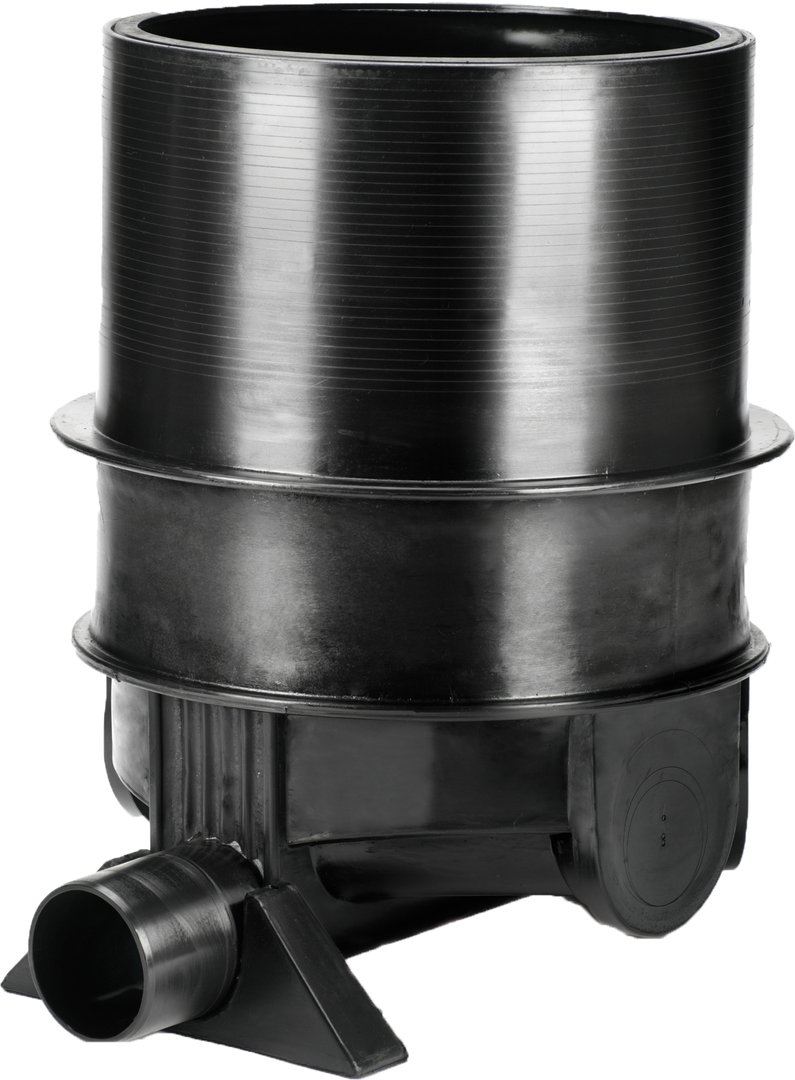

4 x 160 | gerader Zulauf mit Elastomer-Lippen-Dichtung, 4 zusätzliche Zuläufe, DN 150, 45° und 90° links und rechts | 5 B 63.15/90 BID | |
| 90 - 120 | 5 B 63.15/120 BID | ||||
| 120 - 150 | 5 B 63.15/150 BID | ||||
| 150 - 180 | 5 B 63.15/180 BID | ||||
| 160 / 200 | 38 - 78 |  |
2 x 160/200 | Gerinne gerade, 2 zusätzliche Zuläufe 160/200, 90° links und rechts | 3 BL 63.20.15/75 BI |
| 250 / 315 | 55 - 85 | 2 x 250/315 | Gerinne gerade, 2 zusätzliche Zuläufe 250/315, 90° links und rechts | 3 BL 63.25.20/85 |
Schachtboden DN 625 - ohne Gerinne
| Bauhöhe cm | Details | Bezeichnung | |
|---|---|---|---|
| 60 - 90 | Flachboden zum Einbau von Reinigungsstücken etc. | F 63/90 BS | |
| 90 - 120 | F 63/120 BS | ||
Elementdichtung
| Details | Bezeichnung |
|---|---|
| Triple-Saftey-Seal (3-seitige Lippendichtung) nach EN 681-1 und EN ISO 13259 als Elementdichtung. Für die Verbindung von Schachtelementen | ES 63 |
