Schächte DN 500 und DN 400
Schachtring DN 500
| Bauhöhe cm | DN mm | Details | Bezeichnung |
|---|---|---|---|
| 10 - 40 | 500 | ohne Steigstufen | E 50/40 |
| 30 - 60 | E 50/60 | ||
| 60 - 90 | E 50/90 |
Schachtboden DN 500 - gerades Hauptgerinne mit Zuläufen
| Hauptgerinne | Bauhöhe cm | Gerinneform | Zusätzliche Zuläufe | Details | Bezeichnung |
|---|---|---|---|---|---|
| 160 | 60 - 90 |  |
2 x 160 | gerader Zulauf mit Elastomer-Lippen-Dichtung, 4 zusätzliche Zuläufe, DN 150, 45° und 90° links und rechts | 3 B 50.15/90 BID |
| 90 - 120 | 3 B 50.15/120 BID | ||||
| 120 - 150 | 3 B 50.15/150 BID | ||||
| 150 - 180 | 3 B 50.15/180 BID |
Elementdichtung
| Details | Bezeichnung |
|---|---|
| Triple-Saftey-Seal (3-seitige Lippendichtung) nach EN 681-1 und EN ISO 13259 als Elementdichtung. Für die Verbindung von Schachtelementen | ES 50 |
Schachtring DN 400
| Bauhöhe cm | DN mm | Details | Bezeichnung |
|---|---|---|---|
| 10 - 55 | 400 | ohne Steigstufen | GRT E 40/55 |
Schachtboden DN 400
| Hauptgerinne | Bauhöhe cm | Gerinneform | Zusätzliche Zuläufe | Details | Bezeichnung |
|---|---|---|---|---|---|
| 160 / 200 | 44 - 90 |  |
2 x 160/200 | Gerinne gerade, 2 zusätzliche Zuläufe DN/OD 160/200, 45° links und rechts, ohne Sohlsprung, Auslaufstutzen optional reduziert | GRT 3 B 45.20.15/90 |
| 250 / 315 | 54 - 100 |  |

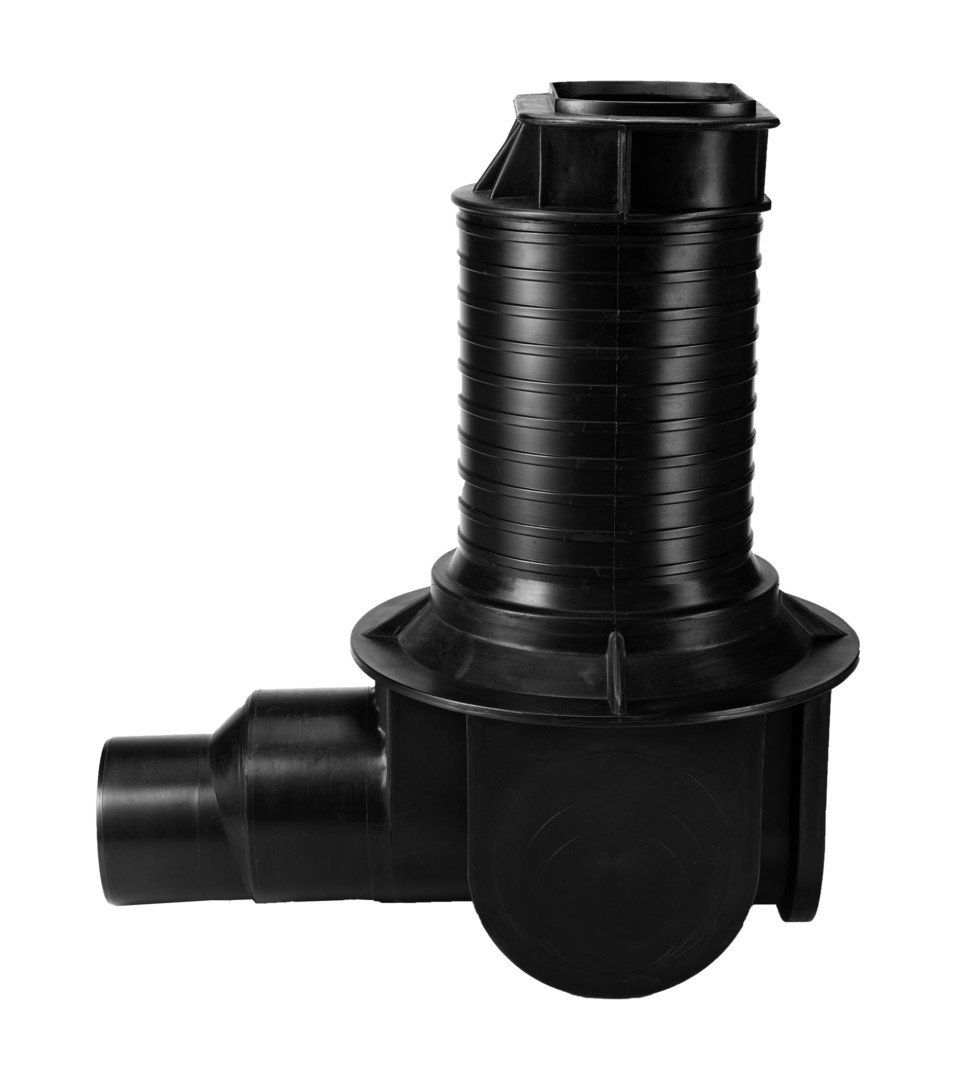

2 x 250/315 | Gerinne gerade, 2 zusätzliche Zuläufe 250/315, 90° links und rechts | GRT 3 BL 45.30.25/100 |
Elementdichtung
| Details | Bezeichnung |
|---|---|
| Für die Verbindung von Schachtelementen | ES 40 |
