Schächte DN 1000 aus PP
für gesteckte glattwandige Rohrsysteme

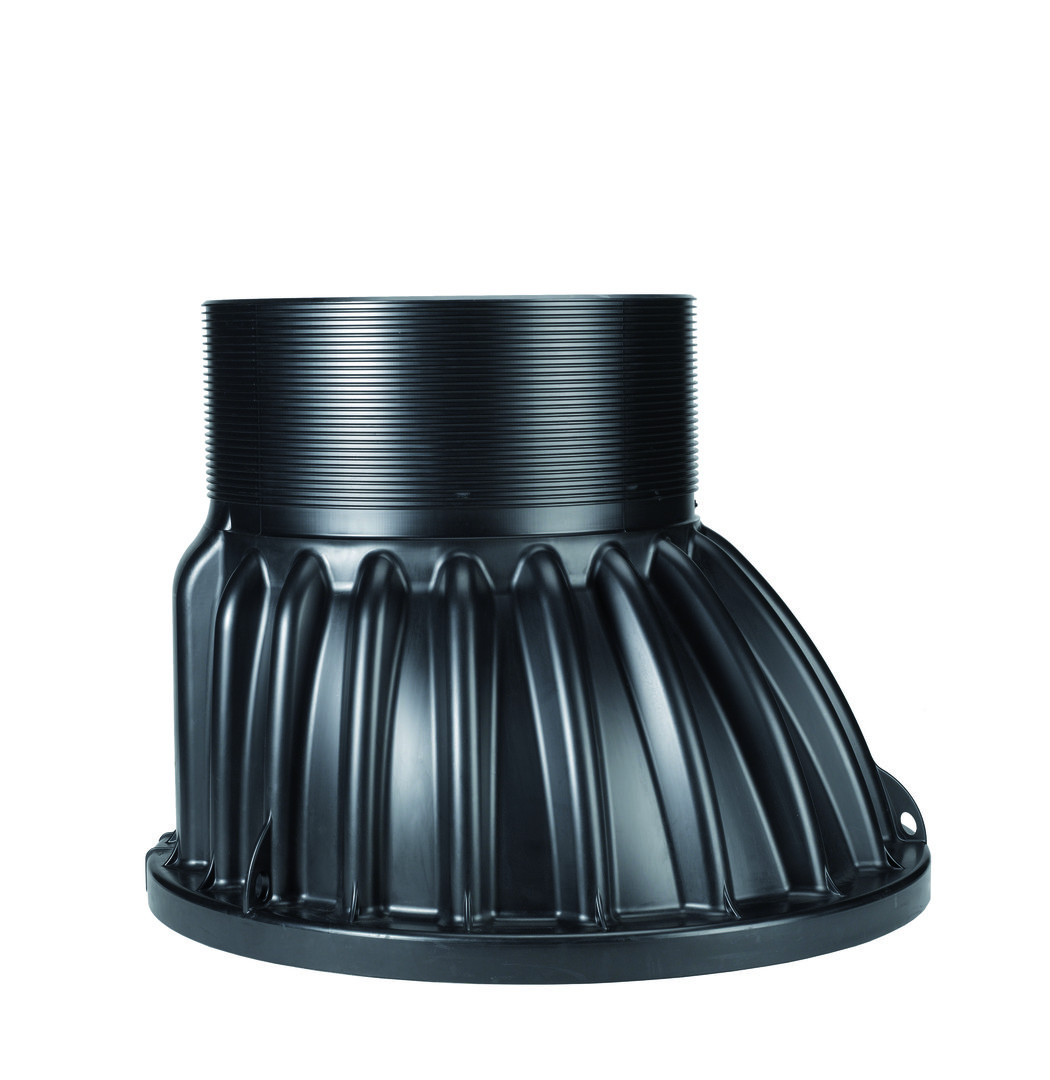

Schachtkonus DN 1000
| Bauhöhe cm | DN mm | Details | Bezeichnung |
|---|---|---|---|
| 50-75 | 1000 | teilenzentrisch, mit hellgrauen, korrossionsbeständigen Steigstufen | I PP UE 100.63/75 S |

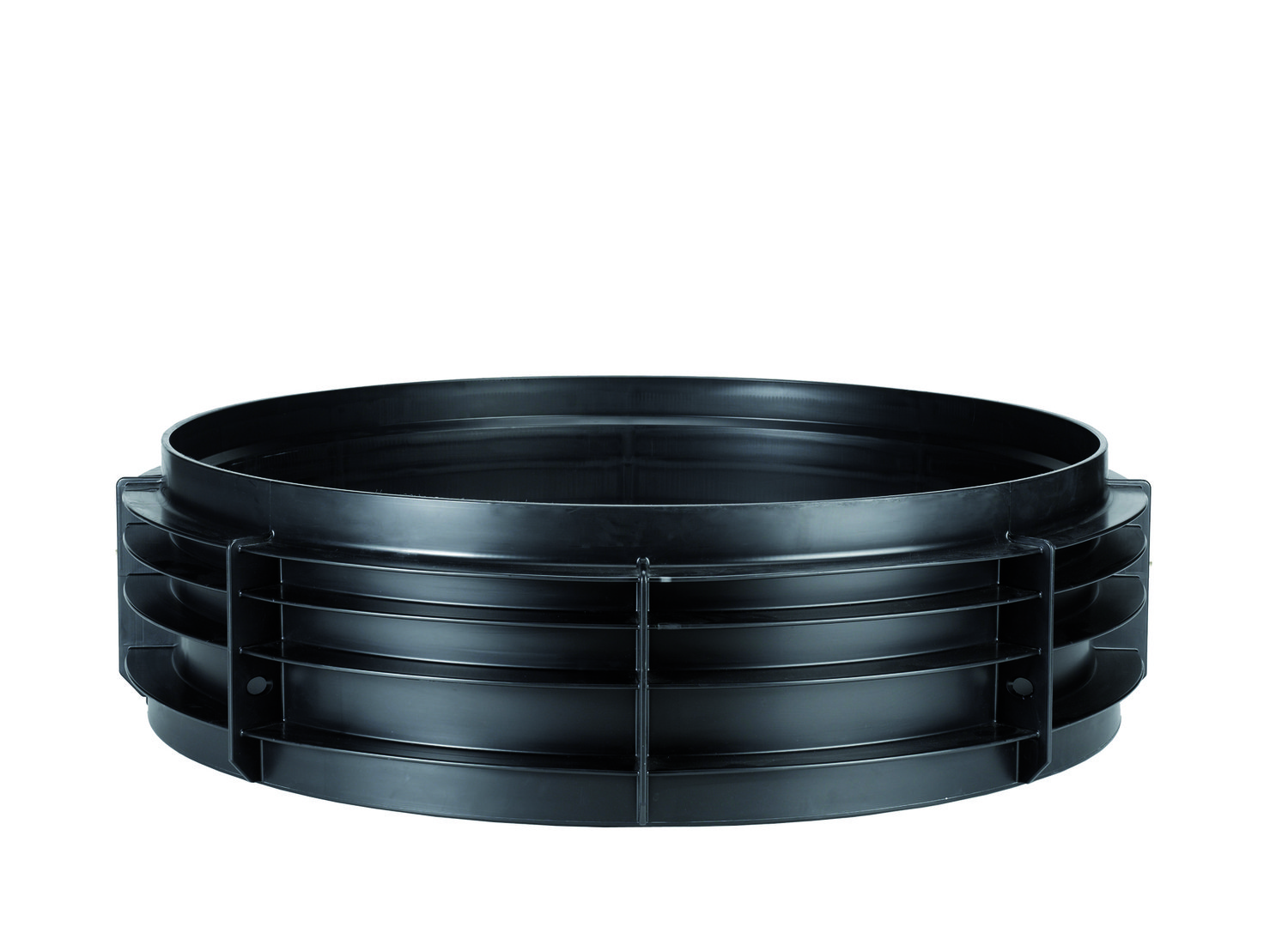

Schachtring DN 1000
| Bauhöhe cm | DN mm | Details | Bezeichnung |
|---|---|---|---|
| 25 | 1000 | mit hellgrauen, korrossionsbeständigen Steigstufen | I PP E 100/25 S |

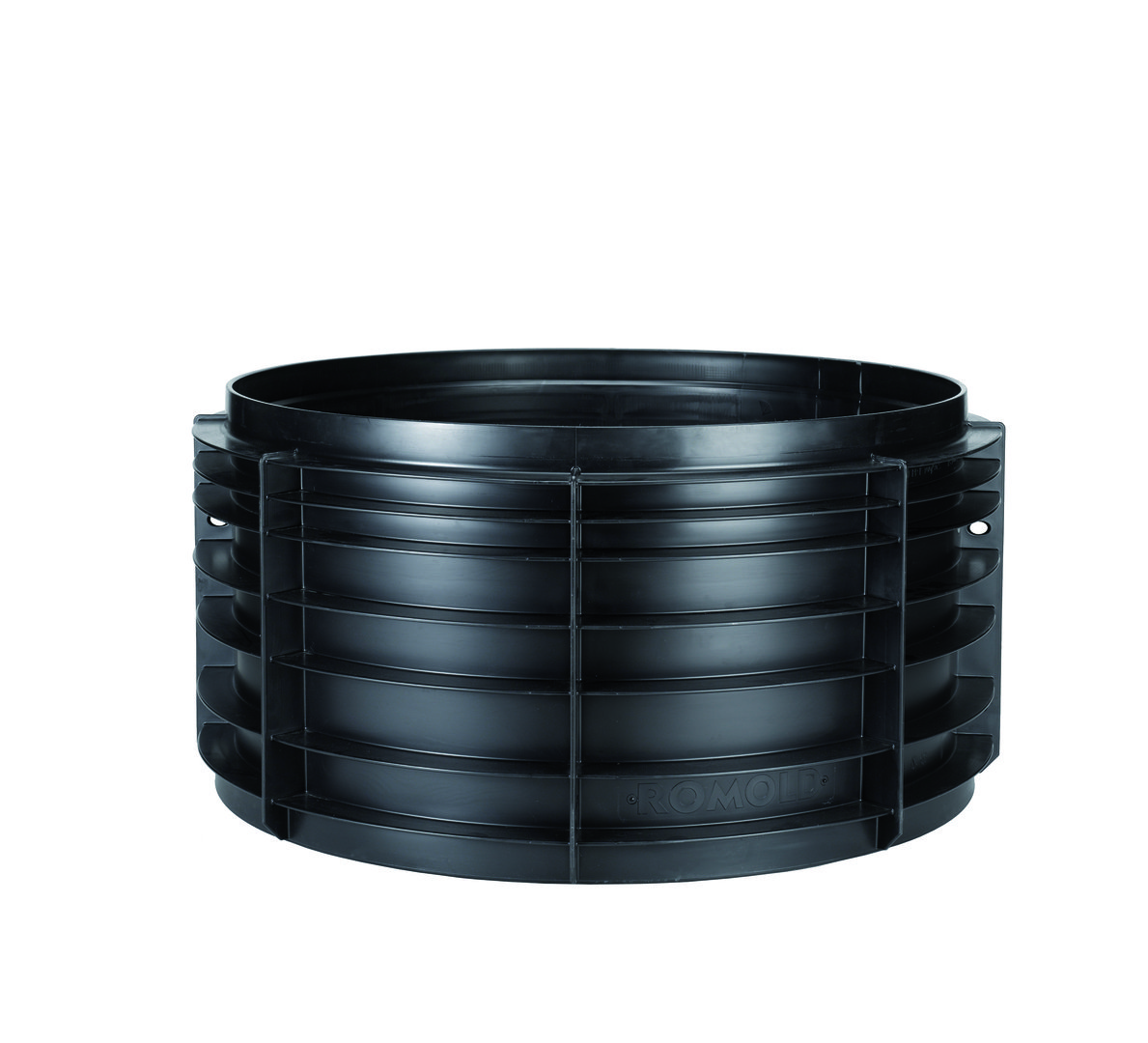

| 50 | I PP E 100/50 S | ||

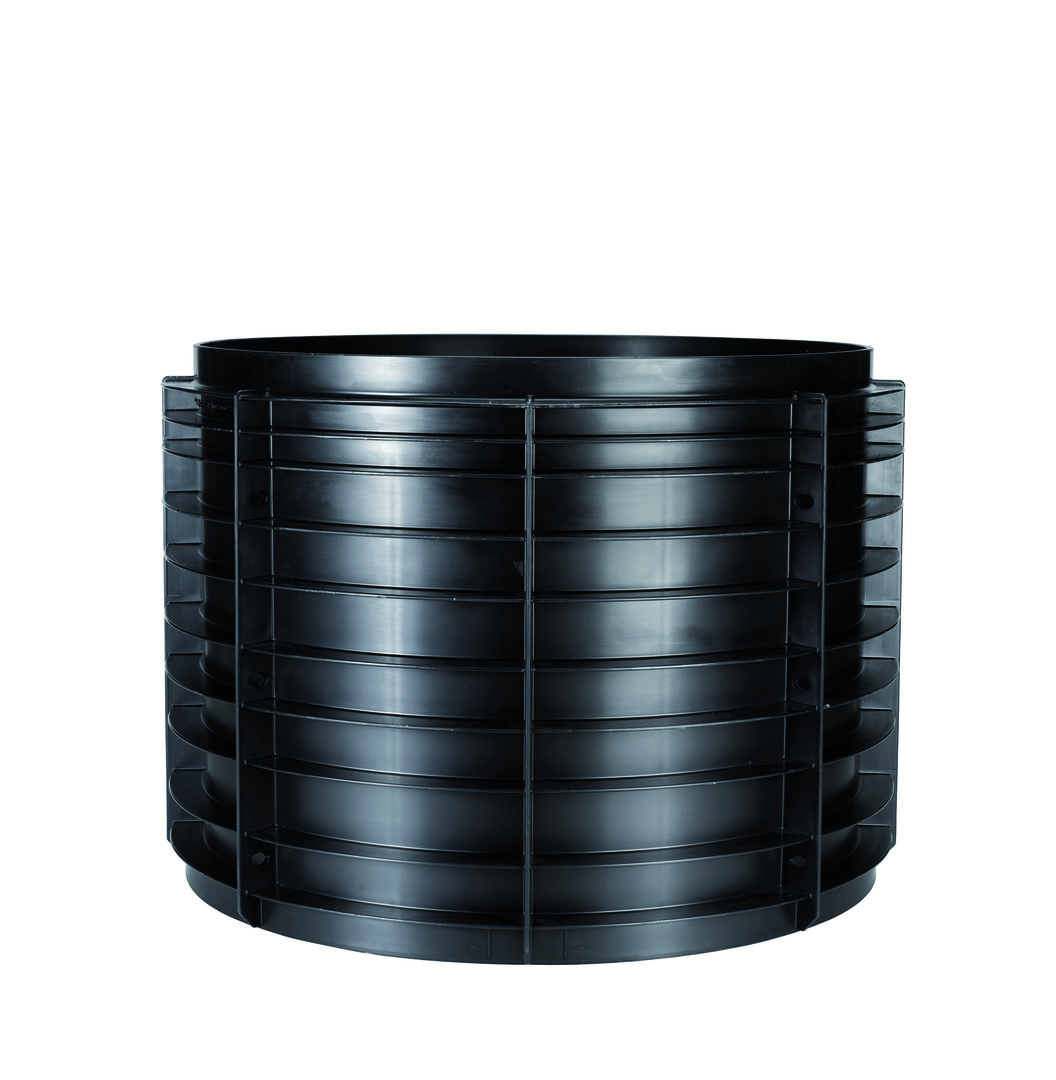

| 75 | I PP E 100/75 S | ||

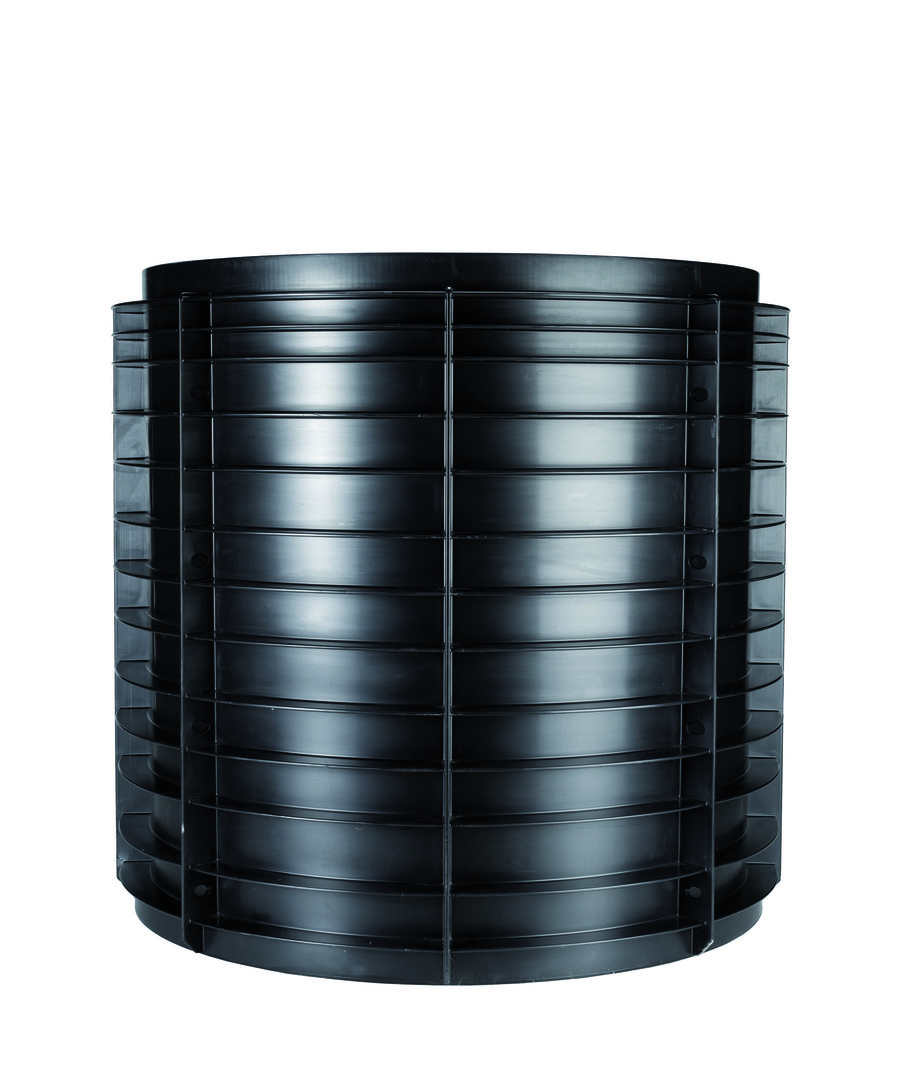

| 100 | I PP E 100/100 S |

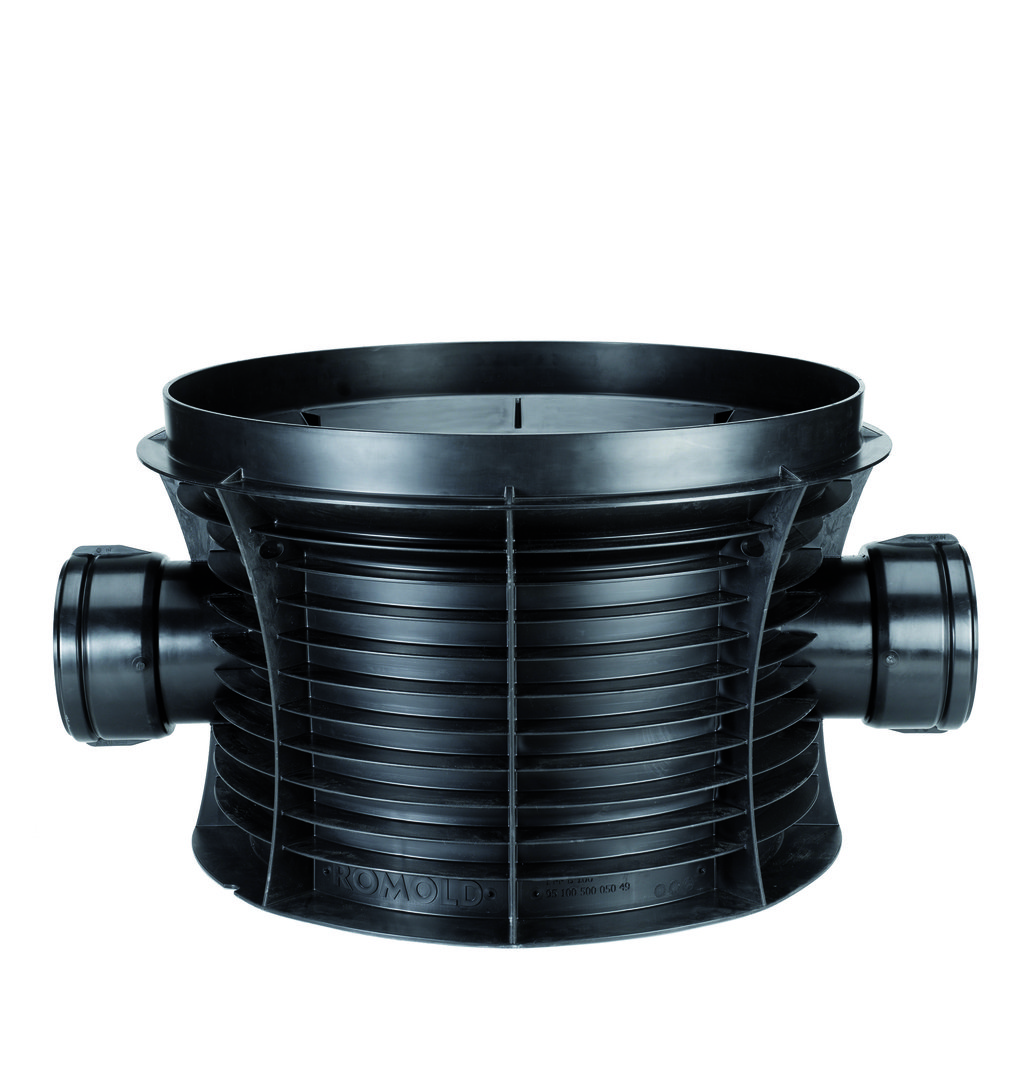

Schachtboden DN 1000 - gerades Hauptgerinne
| Hauptgerinne | Bauhöhe cm | Gerinneform | Details | Bezeichnung |
|---|---|---|---|---|
| 160 |
50 |
 |
Zu- und Auslauf ausgeführt als Muffe für gelenkige Einbindung +/- 7,5° von glatten Kunststoffrohren, Gefälle max. 6,5 % | I PP 1 B 100.15/50 |
| 200 | I PP 1 B 100.20/50 | |||
| 250 | I PP 1 B 100.25/50 | |||
| 315 | I PP 1 B 100.30/50 | |||
| 400 | I PP 1 B 100.40/50 |
Schachtboden DN 1000 - gerades Hauptgerinne mit Zuläufen
| Hauptgerinne | Bauhöhe cm | Gerinneform | Details | Bezeichnung |
|---|---|---|---|---|
| 160 |
50 |
 |
Zuläufe und Auslauf ausgeführt als Muffe für gelenkige Einbindung +/- 7,5° von glatten Kunststoffrohren, ohne Sohlsprung, Zuläufe 90°, 180° bzw. 180°, 270°, Gefälle max. 6,5 % | I PP 2 BL 100.15/50-90° |
| 200 | I PP 2 BL 100.20/50-90° | |||
| 250 | I PP 2 BL 100.25/50-90° | |||
| 315 | I PP 2 BL 100.30/50-90° | |||
| 160 |  |
I PP 2 BL 100.15/50-270° | ||
| 200 | I PP 2 BL 100.20/50-270° | |||
| 250 | I PP 2 BL 100.25/50-270° | |||
| 315 | I PP 2 BL 100.30/50-270° | |||
| 200 |  |
Zuläufe und Auslauf ausgeführt als Muffe für gelenkige Einbindung +/- 7,5° von glatten Kunststoffrohren, ohne Sohlsprung, Zuläufe 90°, 270° |
I PP 2 BT 100.20/50-90° | |
| 250 | I PP 2 BT 100.25/50-90° | |||
| 315 | I PP 2 BT 100.30/50-90° | |||
| 160 |  |
Zuläufe und Auslauf ausgeführt als Muffe für gelenkige Einbindung +/- 7,5° von glatten Kunststoffrohren, ohne Sohlsprung, Zuläufe 90°, 180° und 270° |
I PP 3 BL 100.15/50 | |
| 200 | I PP 3 BL 100.20/50 | |||
| 250 | I PP 3 BL 100.25/50 | |||
| 315 | I PP 3 BL 100.30/50 |

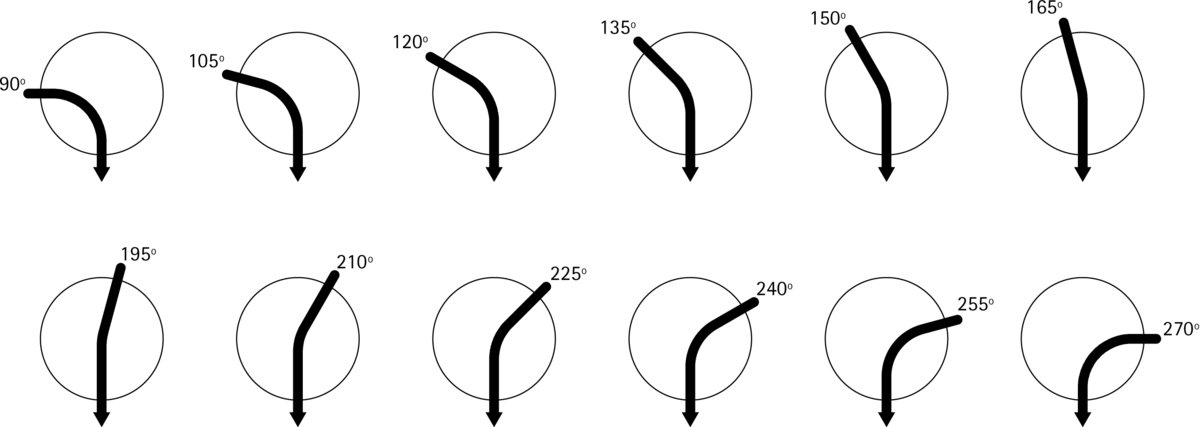

Schachtboden DN 1000 - abgewinkeltes Hauptgerinne
| Hauptgerinne | Bauhöhe cm | Gerinneform | Details | Bezeichnung |
|---|---|---|---|---|
| 160 |
50 |
 |
Zu- und Auslauf ausgeführt als Muffe für gelenkige Einbindung +/- 7,5° von glatten Kunststoffrohren, Krümmung rechts oder links, Gerinne: industriell gefertigt, nahtlos abgewinkelt (nicht segmentiert), Gefälle max. 6,5 % | I PP 1 BB 100.15/50-XXX° |
| 200 | I PP 1 BB 100.20/50-XXX° | |||
| 250 | I PP 1 BB 100.25/50-XXX° | |||
| 315 | I PP 1 BB 100.30/50-XXX° | |||
| 400 | I PP 1 BB 100.40/50-XXX° | |||
 |
||||
Elementdichtung
| Details | Bezeichnung |
|---|---|
| Triple-Safety-Seal (3-seitige Lippendichtung) nach EN 681-1 und EN ISO 13259 als Elementdichtung. Für die Verbindung von Schachtelementen. | ES 100 |
Zubehör
| Details | Bezeichnung |
|---|---|
| Anschlusssattel für den nachträglichen Anschluss von einem glattwandigen Rohr DN/OD 160 an PP-Schachtringe DN 1000 | Anschlusssattel DN 150 |
| ROMOLD Kronenbohrer DN/OD 200, Bohrtiefe 80 mm, inkl. Adapter, für Anschlusssattel DN 150 | CS-I 200 |
Kundenspezifische Anforderung
| Details | Bezeichnung |
|---|---|
| Aufpreis für Dimensionswechsel, je Muffe abweichend vom Hauptgerinne | I DIM |
