Schächte DN 1000 aus PE

für verschweißte Rohrsysteme

Schachtkonus DN 1000

Bauhöhe cm DN mm Details Bezeichnung
50-75 1000 teilenzentrisch, mit hellgrauen, korrossionsbeständigen Steigstufen I PP UE 100.63/75 S



Schachtring DN 1000

Bauhöhe cm DN mm Details Bezeichnung
25 1000 mit hellgrauen, korrossionsbeständigen Steigstufen I PP E 100/25 S
50 I PP E 100/50 S
75 I PP E 100/75 S
100 I PP E 100/100 S



Schachtboden DN 1000 - gerades Hauptgerinne

Rohranschluss Bauhöhe cm Gerinneform Details Bezeichnung
Da 160

50

Zu- und Auslauf ausgeführt als Spitzende für den Anschluss von PE-Rohr mit E-Muffe

Rohranschlüsse bis Da 630 mm auf Anfrage

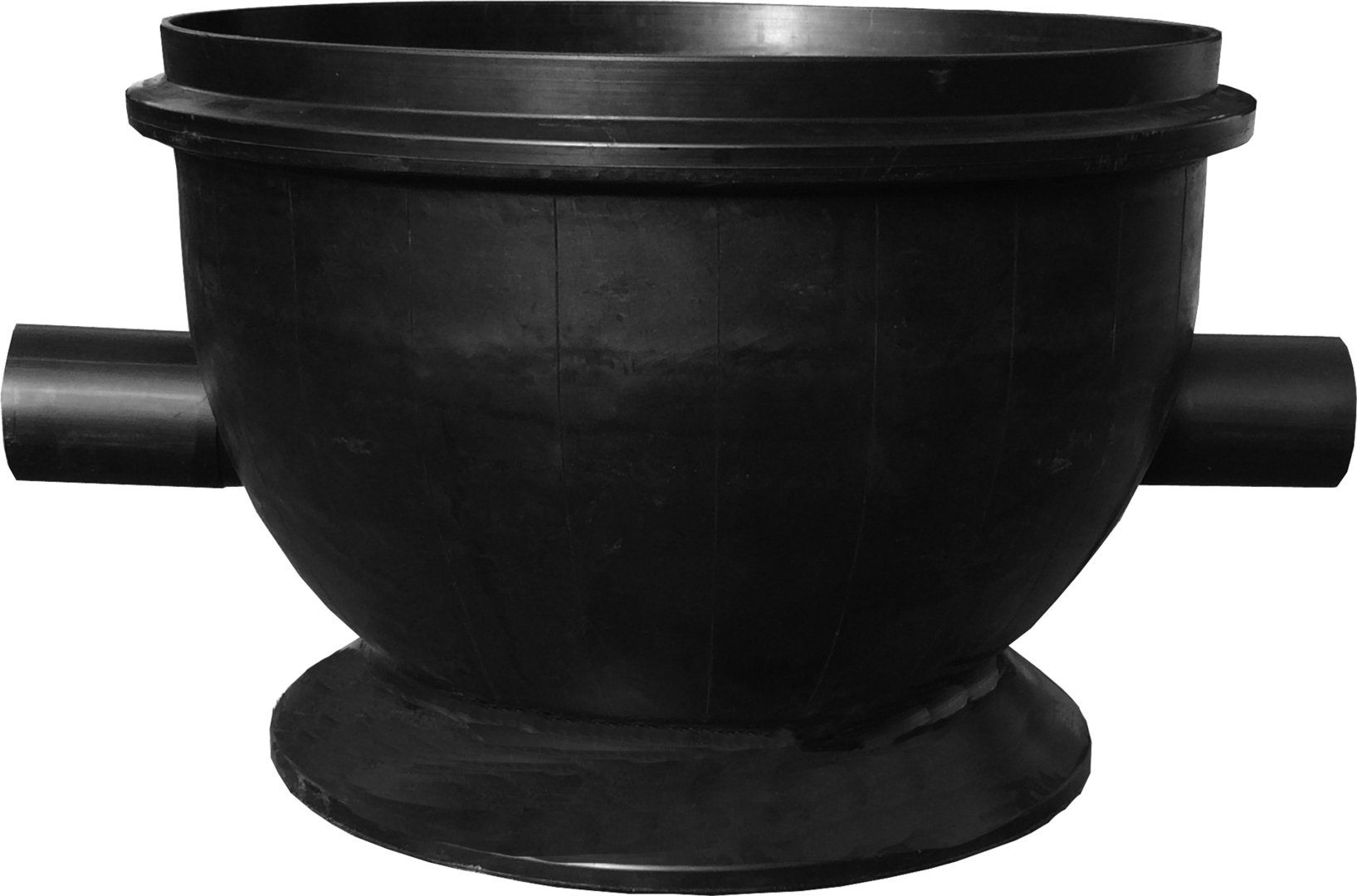

 R PE 1 B 100.15/50
Da 180/200 R PE 1 B 100.20/50
Da 225/250 R PE 1 B 100.25/50
Da 280/315 R PE 1 B 100.30/50
Da 355/400 R PE 1 B 100.40/50



Schachtboden DN 1000 - gerades Hauptgerinne mit Zuläufen

Rohranschluss Bauhöhe cm Gerinneform Details Bezeichnung
Da 160

50

 Zuläufe und Auslauf ausgeführt als Spitzende für den Anschluss von PE-Rohr mit E-Muffe, ohne Sohlsprung, Zuläufe 90°, 180° bzw. 180°, 270° R PE 2 BL 100.15/50-90°
Da 180/200 R PE 2 BL 100.20/50-90°
Da 225/250 R PE 2 BL 100.25/50-90°
Da 280/315 R PE 2 BL 100.30/50-90°
Da 160 R PE 2 BL 100.15/50-270°
Da 180/200 R PE 2 BL 100.20/50-270°
Da 225/250 R PE 2 BL 100.25/50-270°
Da 280/315 R PE 2 BL 100.30/50-270°
Da 180/200 Zuläufe und Auslauf ausgeführt als Spitzende für den Anschluss von PE-Rohr mit E-Muffe, ohne Sohlsprung, Zuläufe 90°, 270° R PE 2 BT 100.20/50-90°
Da 225/250 R PE 2 BT 100.25/50-90°
Da 280/315 R PE 2 BT 100.30/50-90°
Da 160 Zuläufe und Auslauf ausgeführt als Spitzende für den Anschluss von PE-Rohr mit E-Muffe, ohne Sohlsprung, Zuläufe 90°, 180° und 270° R PE 3 BL 100.15/50
Da 180/200 R PE 3 BL 100.20/50
Da 225/250 R PE 3 BL 100.25/50
Da 280/315 R PE 3 BL 100.30/50



Schachtboden DN 1000 - abgewinkeltes Hauptgerinne

Rohranschluss Bauhöhe cm Gerinneform Details Bezeichnung
Da 160

50

 Zu- und Auslauf ausgeführt als Spitzende für den Anschluss von PE-Rohr mit E-Muffe, Krümmung rechts oder links, Gerinne: industriell gefertigt, nahtlos abgewinkelt (nicht segmentiert!) R PE 1 BB 100.15/50-XXX°
Da 180/200 R PE 1 BB 100.20/50-XXX°
Da 225/250 R PE 1 BB 100.25/50-XXX°
Da 280/315 R PE 1 BB 100.30/50-XXX°
Da 355/400 R PE 1 BB 100.40/50-XXX°



Zubehör

Details Bezeichnung
Anschlusssattel für den nachträglichen Anschluss von einem glattwandigen Rohr DN/OD 160 an PP-Schachtringe DN 1000 Anschlusssattel DN 150
ROMOLD Kronenbohrer DN/OD 200, Bohrtiefe 80 mm, inkl. Adapter, für Anschlusssattel DN 150 CS-I 200



Schachtboden DN 1000 - gerades Hauptgerinne

Rohranschluss Bauhöhe cm Gerinneform Details Bezeichnung
Da 500 50 Zu- und Auslaufstutzen DN/OD 500 1 B 100.50/80 BIR




Schachtboden DN 1000 - abgewinkeltes Hauptgerinne

Rohranschluss Bauhöhe cm Gerinneform Details Bezeichnung
Da 500 80 Zu- und Auslaufstutzen DN/OD 500, Krümmung 135°, 153°, 171°, 189°, 207°, 225°, Gerinne: industriell gefertigt, nahtlos abgewinkelt (nicht segmentiert!), Boden mit Dreipunktauflager 1 BB 100.50/80-XXX°




Schachtboden DN 1000 - ohne Gerinne

Bauhöhe cm Gerinneform Details Bezeichnung
65 Flachboden mit Steigstufen F 100/65 SBS
115 Flachboden mit Steigstufen F 100/115 SBS
140 Flachbodenschacht mit Steigstufen inkl. Konus teilexzentrisch (Combi-Schacht) FCE 100.63/140 SBS
165 FCE 100.63/165 SBS



Elementdichtung

Details Bezeichnung
Triple-Safety-Seal (3-seitige Lippendichtung) nach EN 681-1 und EN ISO 13259 als Elementdichtung. Für die Verbindung von Schachtelementen. ES 100



Kundenspezifische Anforderung

Details Bezeichnung
Aufpreis für Dimensionswechsel, je Stutzen abweichend vom Hauptgerinne I DIM
Aufpreis für Gefälle > 5 %, je Stutzen I RSS
