Spülschächte und Molchschächte DN 1000 und DN 1250

Reinigungsfunktion im Druckleitungssystem

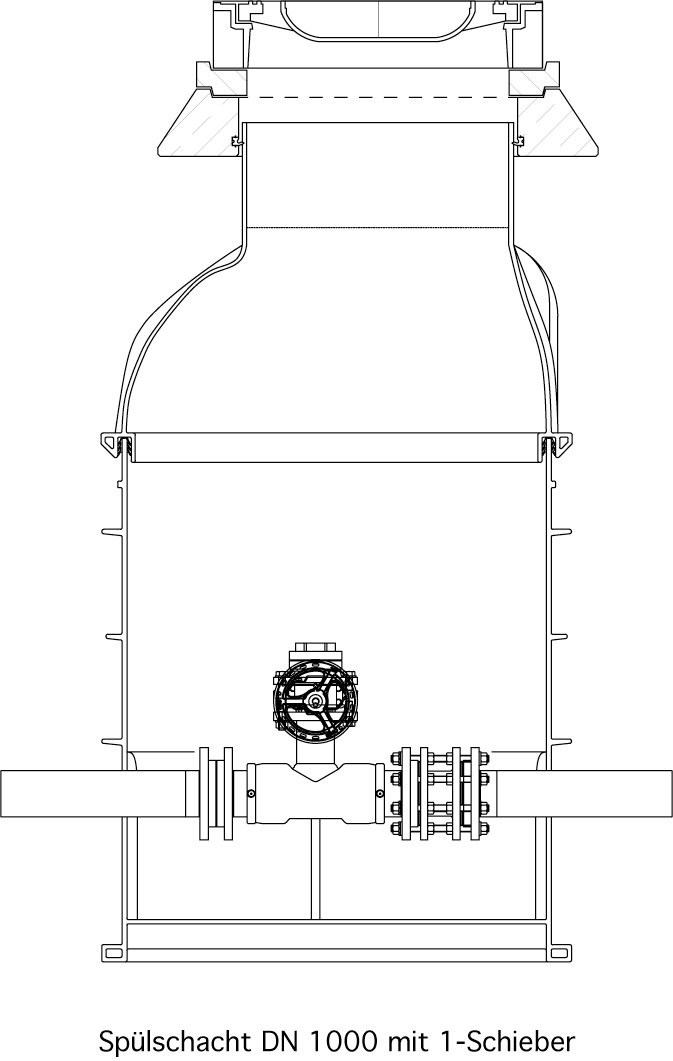

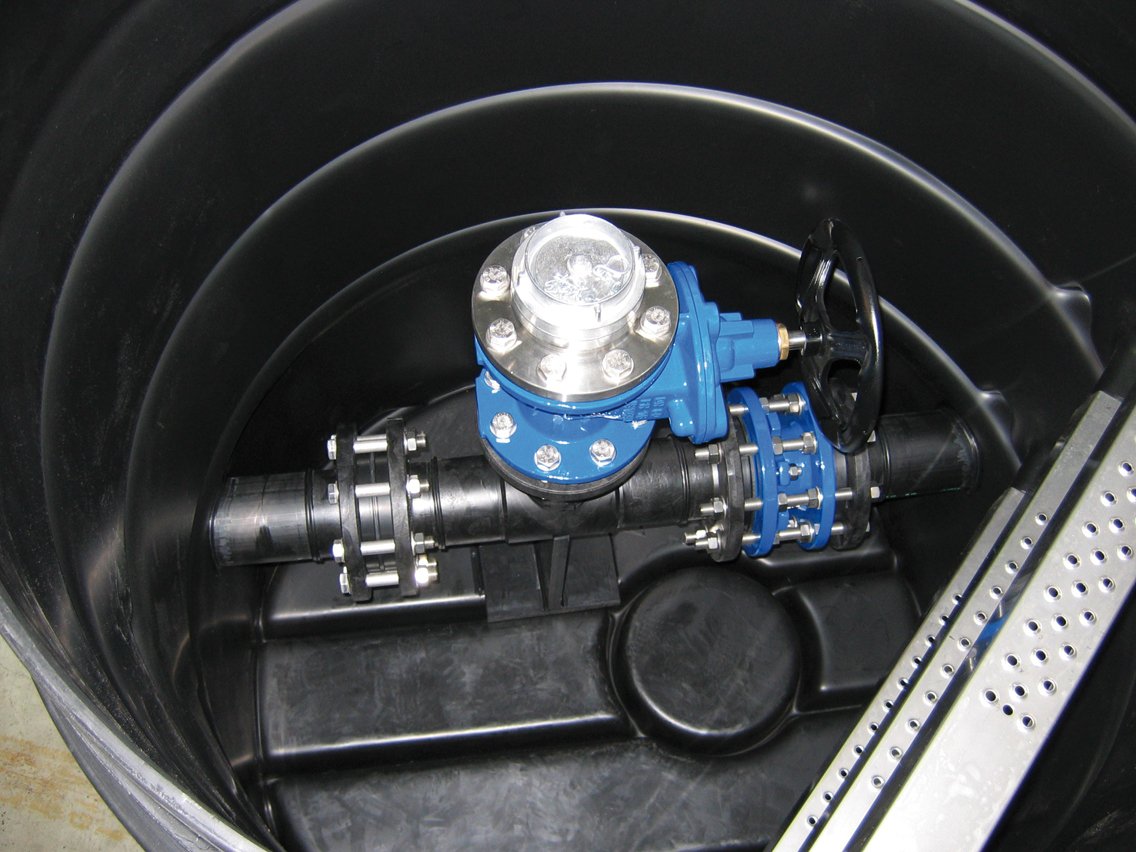

F 100-SPUL 1 Schieber - Spülschacht

Details Bezeichnung
F: Flachboden, PE-Fertigschacht befahrbar bis Klasse D, flacher, verrippter Schachtboden mit Pumpensumpf
100: Schachtdurchmesser in cm
XXX: Schachthöhe - 200 bis 500 cm
SPUL: Spülschacht
XXX: Hauptleitung durchgehend da (mm) von 063 bis 250
XXX: Spülanschluss da (mm) von 063 bis 110
F 100-XXX-SPUL-XXX-XXX

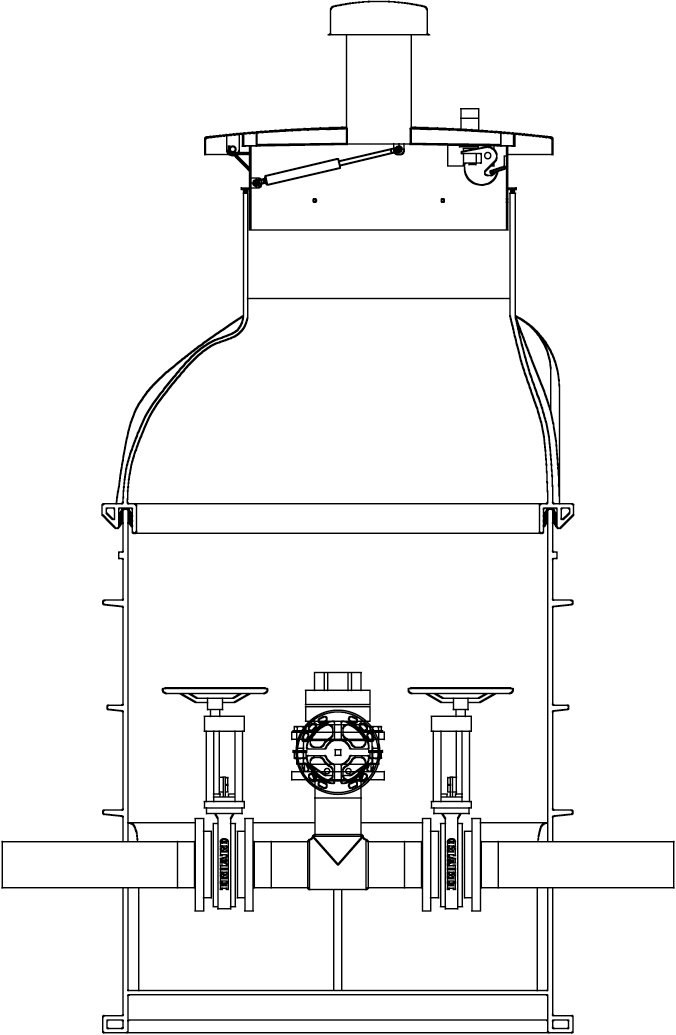

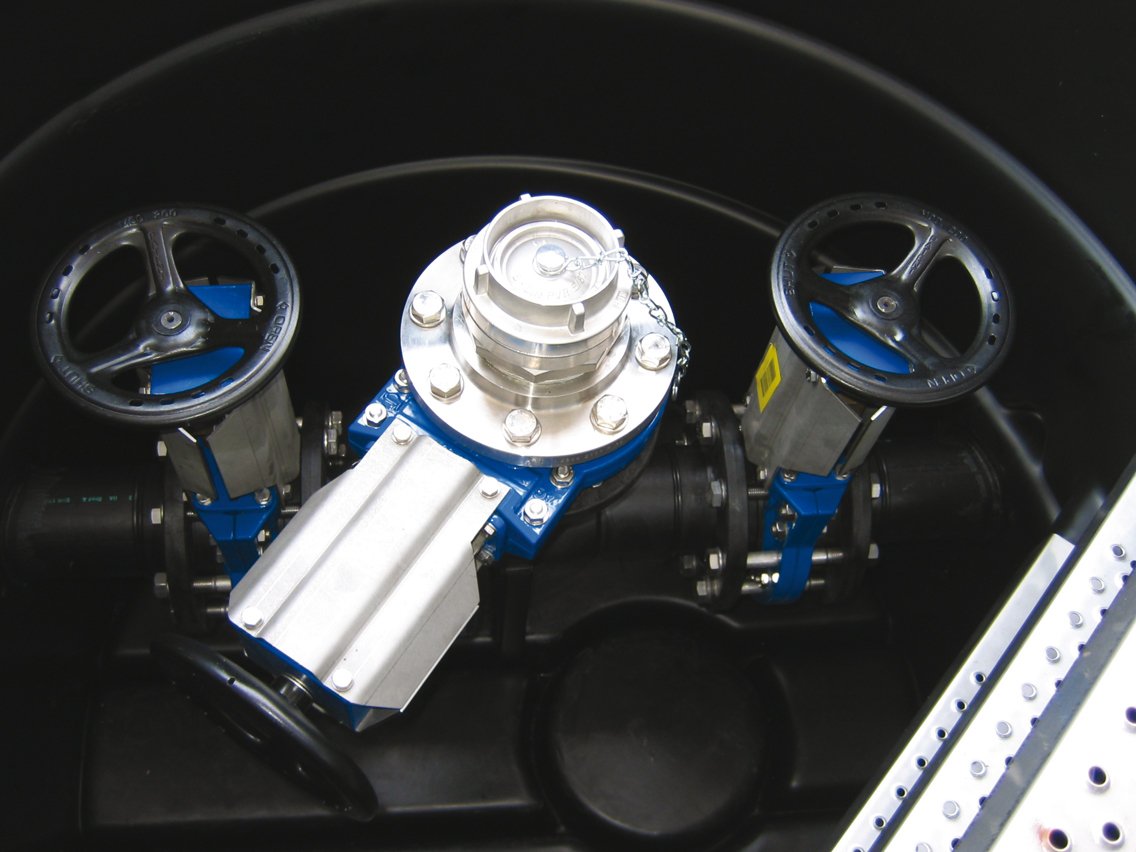

F 100-SPUL 3 Schieber - Spülschacht

Details Bezeichnung
F: Flachboden, PE-Fertigschacht befahrbar bis Klasse D, flacher, verrippter Schachtboden mit Pumpensumpf
100: Schachtdurchmesser in cm
XXX: Schachthöhe - 200 bis 500 cm
SPUL: Spülschacht
XXX: Hauptleitung durchgehend da (mm) von 063 bis 250 mit 2 Schiebern
XXX: Spülanschluss da (mm) von 063 bis 110 mit 1 Schieber
F 100-XXX-SPUL-2x-XXX-1x-XXX



Ausrüstung

Komplett montierte Armaturen und Einbauteile, PE-HD-Rohrleitungen aus dem Schacht herausgeführt, mit Flanschen entsprechend dem Druckleitungsdurchmesser, oder mit Spitzende endend, bestehend aus:

  • Druckrohrleitung aus PE-HD nach Vorgaben des Betreibers
  • Absperrarmaturen nach Vorgaben des Betreibers
  • Flanschverbindungsschrauben Edelstahl (Schrauben V2A, Muttern V4A)

Schächte ohne Schachtabdeckung tagwasserdicht Klasse B, D bzw. PE oder Edelstahl begehbar
