Pumpenschächte

Pumpenschächte im Überblick

ROMOLD Systeme für die Druckentwässerung

ROMOLD RPC 80 - DN 800

Pumpenanzahl:

eine

Bauhöhe:

165 - 190 cm einteilig

Schachtabdeckung:

Klasse A - D

Druckleitung:

RG 1.1/4"

Für Pumpentypen:

Drainagepumpen
Schmutzwasserpumpen
Schneidradpumpen

ROMOLD RP 80 - DN 800

Pumpenanzahl:

eine

Bauhöhe:

205 - 305 cm

Schachtabdeckung:

Klasse A - D

Druckleitung:

RG 1.1/2"

Für Pumpentypen:

Drainagepumpen
Schmutzwasserpumpen
Schneidradpumpen

ROMOLD RPF 80 - DN 800

Pumpenanzahl:

eine

Bauhöhe:

205 - 405 cm

Schachtabdeckung:

Klasse A - D

Druckleitung:

RG 1.1/2"

Für Pumpentypen:

Drainagepumpen
Schmutzwasserpumpen
Schneidradpumpen

ROMOLD RP 100 - DN 1000

Pumpenanzahl:

eine oder zwei

Bauhöhe:

225 - 325 cm

Schachtabdeckung:

Klasse A - D

Druckleitung:

RG 1.1/2", 2"

Für Pumpentypen:

Drainagepumpen
Schmutzwasserpumpen
Schneidradpumpen
Abwasserpumpen

ROMOLD RPF 100 - DN 1000

Pumpenanzahl:

eine oder zwei

Bauhöhe:

225 - 500 cm

Schachtabdeckung:

Klasse A - D

Druckleitung:

RG 1.1/2", 2", DN 65, DN 80

Für Pumpentypen:

Drainagepumpen
Schmutzwasserpumpen
Schneidradpumpen
Abwasserpumpen

ROMOLD FP 125 - DN 1250

Pumpenanzahl:

zwei

Bauhöhe:

200 - 400 cm

Schachtabdeckung:

Klasse A - D

Druckleitung:

RG 1.1/2", 2", DN 65, DN 80

Für Pumpentypen:

Drainagepumpen
Schmutzwasserpumpen
Schneidradpumpen
Abwasserpumpen

ROMOLD FP 150 - DN 1500

Pumpenanzahl:

zwei

Bauhöhe:

250 - 350 cm

Schachtabdeckung:

Klasse A - D

Druckleitung:

DN 80 - DN 150

Für Pumpentypen:

Schmutzwasserpumpen
Abwasserpumpen

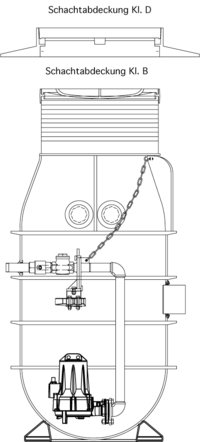

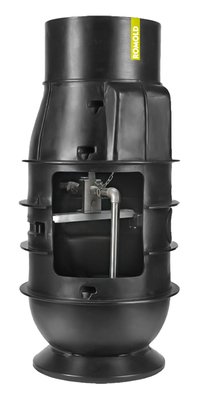

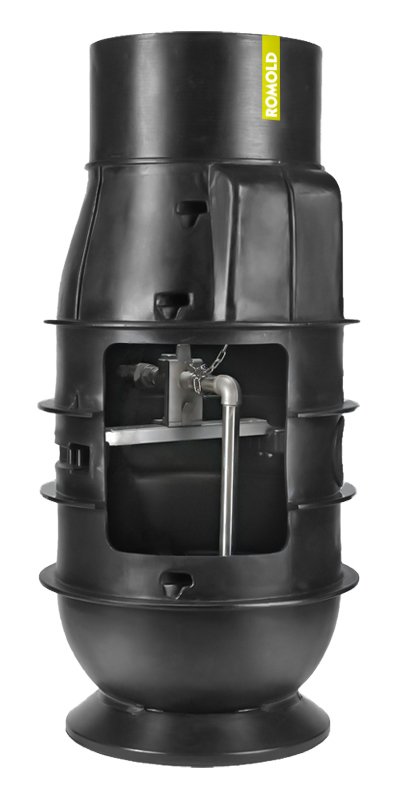

Pumpenschacht RPC 80

Hauspumpstation

Ausrüstung

Alle Schächte verfügen über komplett montierte Armaturen und Druckrohrleitungen R 1.1/4", aus dem Schacht herausgeführt, mit Außengewinde endend, bestehend aus:

  • Überwasserkupplung aus Edelstahl
  • Rohrleitung aus Edelstahl inklusive Flanschanschluss für Pumpe
  • Absperrarmatur als Edelstahlkugelhahn, Rückflussverhinderer als Edelstahlrückschlagklappe
  • Befestigungsschrauben, Kette, Schäkel, Haken aus Edelstahl
  • Zulaufdichtung(en) IS 160 für KG-Rohrleitung DN 150 (andere Durchmesser auf Anfrage möglich)
  • Dichtung(en) IS 110 für den Anschluss von Kabelleerrohren und Entlüftungsrohren DN 100
Schächte ohne Pumpe, Steuerung, Niveaugeber, Spülanschluss, Klemmverschraubung, Schachtabdeckung

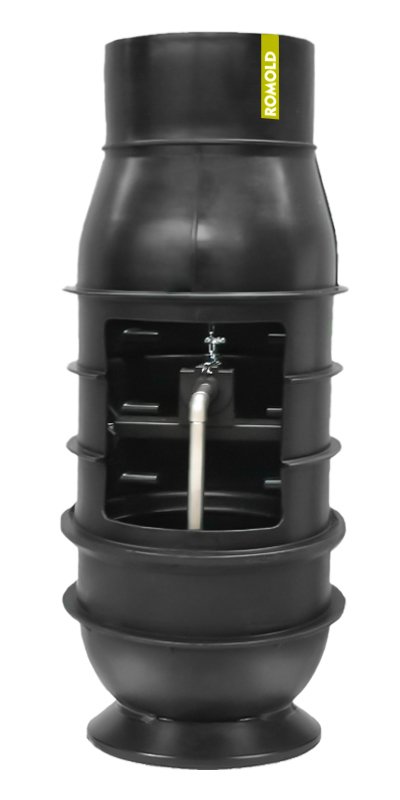

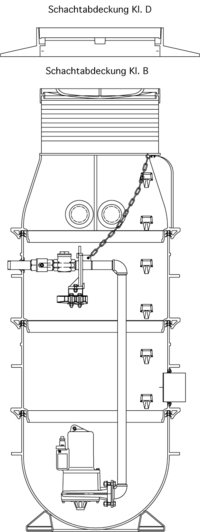

Pumpenschacht RP 80

Entsorgung aus Mehrfamilienhäusern

Ausrüstung

Alle Schächte verfügen über komplett montierte Armaturen und Druckrohrleitungen R 1.1/2", aus dem Schacht herausgeführt, mit Außengewinde endend, bestehend aus:

  • Überwasserkupplung aus Edelstahl
  • Rohrleitung aus Edelstahl inklusive Flanschanschluss für Pumpe
  • Absperrarmatur als Edelstahlkugelhahn, Rückflussverhinderer als Edelstahlrückschlagklappe
  • Befestigungsschrauben, Kette, Schäkel, Haken aus Edelstahl
  • Zulaufdichtung(en) IS 160 für KG-Rohrleitung DN 150 (andere Durchmesser auf Anfrage möglich)
  • Dichtung(en) IS 110 für den Anschluss von Kabelleerrohren und Entlüftungsrohren DN 100
Schächte ohne Pumpe, Steuerung, Niveaugeber, Spülanschluss, Klemmverschraubung, Schachtabdeckung

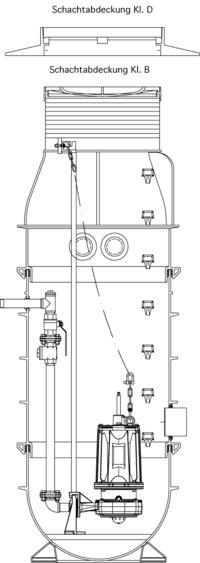

Pumpenschacht RPF 80

Entsorgung aus Einfamilienhäusern

Ausrüstung

Alle Schächte verfügen über komplett montierte Armaturen und Druckrohrleitungen R 1.1/2", aus dem Schacht herausgeführt, mit Außengewinde endend, bestehend aus:

  • Kupplungsfuß aus GG
  • Rohrleitung aus Edelstahl inklusive Flanschanschluss für Pumpe
  • Absperrarmatur als Edelstahlkugelhahn, Rückflussverhinderer als Edelstahlrückschlagklappe
  • Befestigungsschrauben, Kette, Schäkel, Haken aus Edelstahl
  • Zulaufdichtung(en) IS 160 für KG-Rohrleitung DN 150 (andere Durchmesser auf Anfrage möglich)
  • Dichtung(en) IS 110 für den Anschluss von Kabelleerrohren und Entlüftungsrohren DN 100

Schächte ohne Pumpe, Steuerung, Niveaugeber, Spülanschluss, Klemmverschraubung, Schachtabdeckung

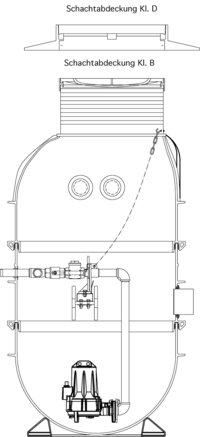

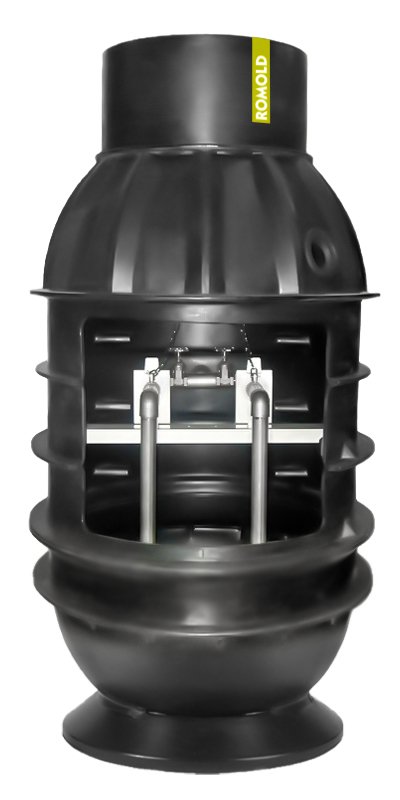

Pumpenschacht RP 100

Entsorgung aus Mehrfamilienhäusern und Gewerbe

Ausrüstung

Alle Schächte verfügen über komplett montierte Armaturen und Druckrohrleitungen R 1.1/2" und 2", aus dem Schacht herausgeführt, mit Außengewinde endend, bestehend aus:

  • Überwasserkupplung(en) aus Edelstahl
  • Rohrleitung(en) aus Edelstahl inklusive Flanschanschluss für Pumpe
  • Absperrarmatur(en) als Edelstahlkugelhahn, Rückflussverhinderer als Edelstahlrückschlagklappe
  • Befestigungsschrauben, Kette, Schäkel, Haken aus Edelstahl
  • Zulaufdichtung(en) IS 160 für KG-Rohrleitung DN 150 (andere Durchmesser auf Anfrage möglich)
  • Dichtung(en) IS 110 für den Anschluss von Kabelleerrohren und Entlüftungsrohren DN 100
Schächte ohne Pumpe, Steuerung, Niveaugeber, Spülanschluss, Klemmverschraubung, Schachtabdeckung

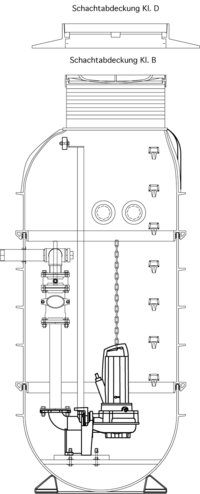

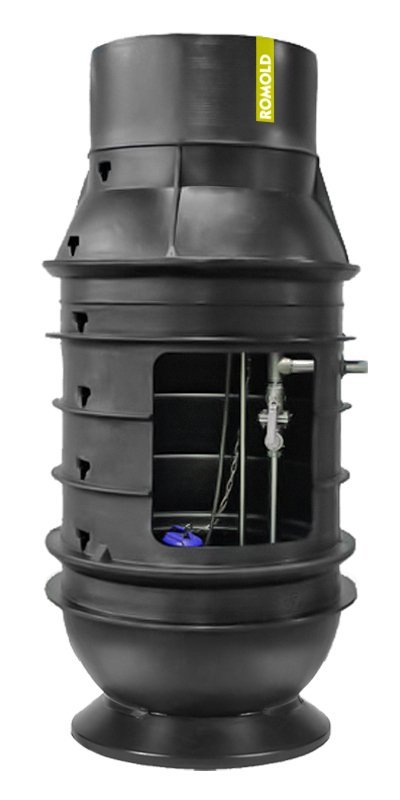

Pumpenschacht RPF 100

Entsorgung aus Mehrfamilienhäusern und Gewerbe

Ausrüstung

Alle Schächte verfügen über komplett montierte Armaturen und Druckrohrleitungen R 1.1/2", 2", R 2.1/2" und R 3", aus dem Schacht herausgeführt, mit Außengewinde endend, bestehend aus:

  • Kupplungsfußstück(e) aus GG
  • Rohrleitung(en) aus Edelstahl
  • Absperrarmatur(en) als Edelstahlkugelhahn
  • Rückflussverhinderer als Edelstahlrückschlagklappe oder GG-Kugelventil
  • Befestigungsschrauben, Kette, Schäkel, Haken aus Edelstahl
  • Zulaufdichtung(en) IS 160 für KG-Rohrleitung DN 150 (andere Durchmesser auf Anfrage möglich)
  • Dichtung(en) IS 110 für den Anschluss von Kabelleerrohren und Entlüftungsrohren DN 100
Schächte ohne Pumpe, Steuerung, Niveaugeber, Spülanschluss, Klemmverschraubung, Schachtabdeckung

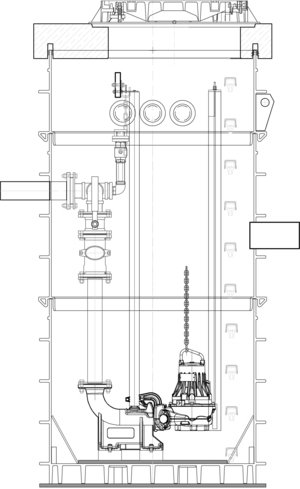

Pumpenschacht FP 125

Entsorgung aus Mehrfamilienhäusern und Gewerbe

Ausrüstung

Alle Schächte verfügen über komplett montierte Armaturen und Druckrohrleitungen R 1.1/2", 2", R 2.1/2" und R 3", aus dem Schacht herausgeführt, mit Außengewinde endend, bestehend aus:

  • Kupplungsfußstück(e) aus GG
  • Rohrleitung(en) aus Edelstahl
  • Absperrarmatur(en) als Edelstahlkugelhahn
  • Rückflussverhinderer als Edelstahlrückschlagklappe oder GG-Kugelventil
  • Befestigungsschrauben, Kette, Schäkel, Haken aus Edelstahl
  • Zulaufdichtung(en) IS 160 für KG-Rohrleitung DN 150 (andere Durchmesser auf Anfrage möglich)
  • Dichtung(en) IS 110 für den Anschluss von Kabelleerrohren und Entlüftungsrohren DN 100

Schächte ohne Pumpe, Steuerung, Niveaugeber, Spülanschluss, Klemmverschraubung, Schachtabdeckung

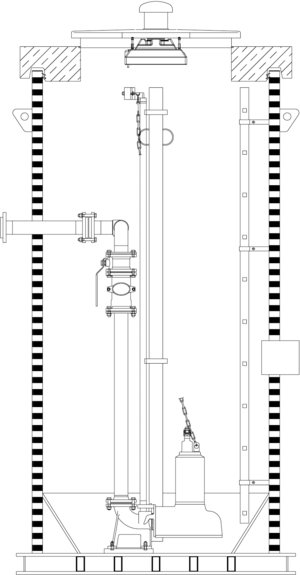

Doppel-Pumpenschacht FP 150 - FP 200

Entsorgung aus Mehrfamilienhäusern und Gewerbe

Bauhöhe cm Schachtnennweiten Abdeckungen
ab 250 cm in 25 cm Schritten beliebig steigend

PE-Fertigpumpenschächte befahrbar, lieferbar mit Innendurchmesser

DN 1400, DN 1500

DN 1800, DN 2000

Industriell gefertigte Stahlbetonabdeckplatte, ausgelegt für Verkehrslast SLW 60, Einsteigöffnung nach Bedarf

Optimale Lastverteilung: Entkopplung dynamischer Lasten von der Schachtabdeckung zum Schacht, vertikale und horizontale Verkehrslasten werden in die Tragschicht abgeleitet, keine Lastabtragung über die Schachtkonstruktion

Abdichtung: innen liegende, geschützte Abdichtung, kein Spritzwasseranfall

Montagefreundlich: Höhenausgleich bis 50 mm, eingegossene Gewindehülsen zum Anschlagen der Schachtabdeckung



Ausrüstung

Alle Schächte verfügen über komplett montierte Armaturen und Druckrohrleitungen DN 80 - DN 150, aus dem Schacht herausgeführt, bestehend aus:

  • Kupplungsfußstück(e) aus GG DN 80 - DN 150
  • Rohrleitungen aus PE-HD, senkrechte Rohrleitungen bis zu den Armaturen als FF-Stück aus Edelstahl
  • Absperrschieber als GG 40, Epoxid-Beschichtung
  • Rückflussverhinderer als Kugelventil mit Revisionsöffnung, Epoxid-Beschichtung
  • Traverse, Schutzrohr für Druckaufnehmer, Ketten aus Edelstahl
  • Anschluss von Kabelleerrohren und Entlüftungsrohren DN 100
  • Edelstahl Schachtleiter, ausziehbare Einstieghilfe und Fallschutzschiene

Schächte ohne Pumpe, Steuerung, Niveaugeber, Spülanschluss, Klemmverschraubung, Schachtabdeckung
