Mengenmessschächte DN 1000 und DN 1250

Erfassung von Durchfluss in Abwasserleitungen

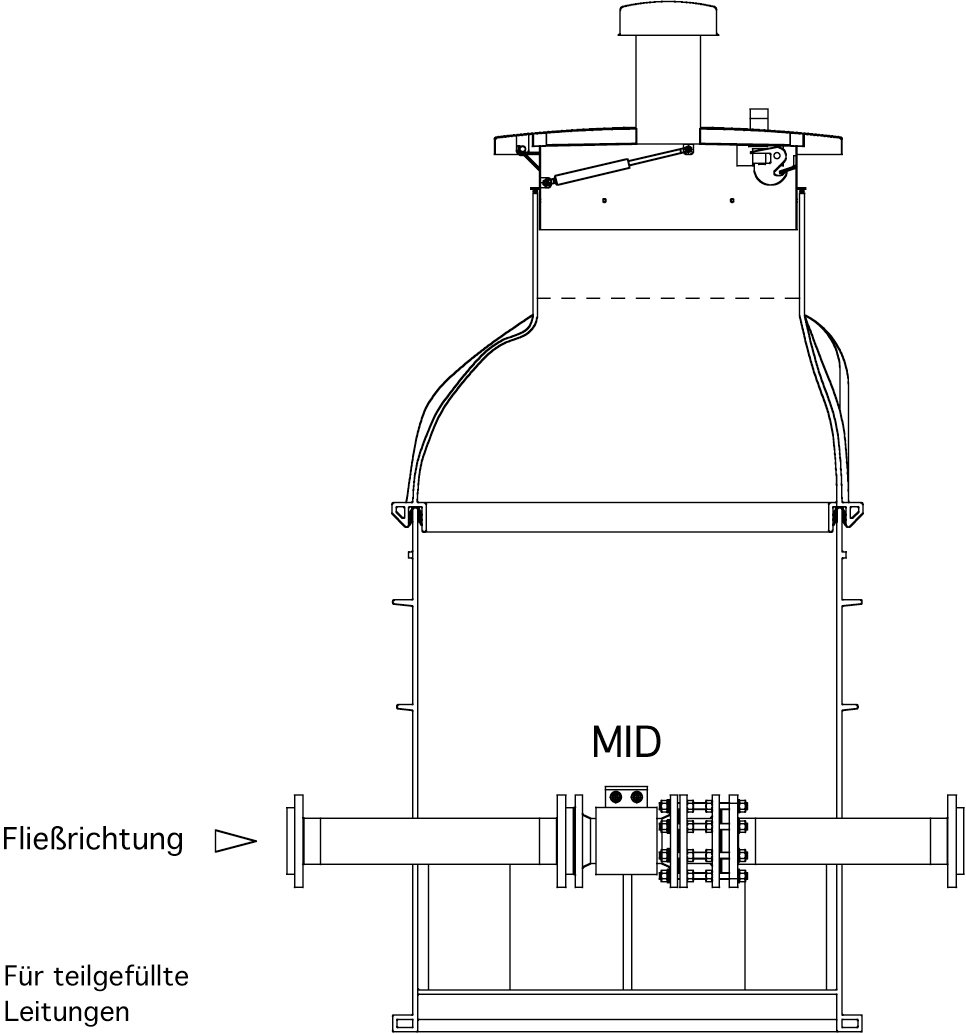

MID Schächte DN 1000 oder DN 1250 - Messschacht

Details Bezeichnung
F: Flachboden, PE-Fertigschacht befahrbar bis Klasse D, flacher, verrippter Schachtboden mit Pumpensumpf
XXX: Schachtdurchmesser - 100 oder 125 cm
XXX: Schachthöhe - 200 bis 400 cm
MID: Magnetisch - Induktive - Durchflussmessung
XXX: Hauptleitung durchgehend da (mm) von 063 bis 225
XXX: Nennweite Messgerät von DN 50 bis DN 200
F XXX-XXX-MID-XXX-XXX



Ausrüstung

Komplett montierte Armaturen und MID, Rohrleitung aus dem Schacht herausgeführt, mit Flansch DN 50 bis DN 200 (entsprechend dem Durchleitungsdurchmesser) endend, bestehend aus:

  • Rohrleitung als Beruhigungsstrecke (5 x DN) auf der Zulaufseite aus PE-HD
  • Rohrleitung als Beruhigungsstrecke (3 x DN) auf der Ablaufseite aus PE-HD

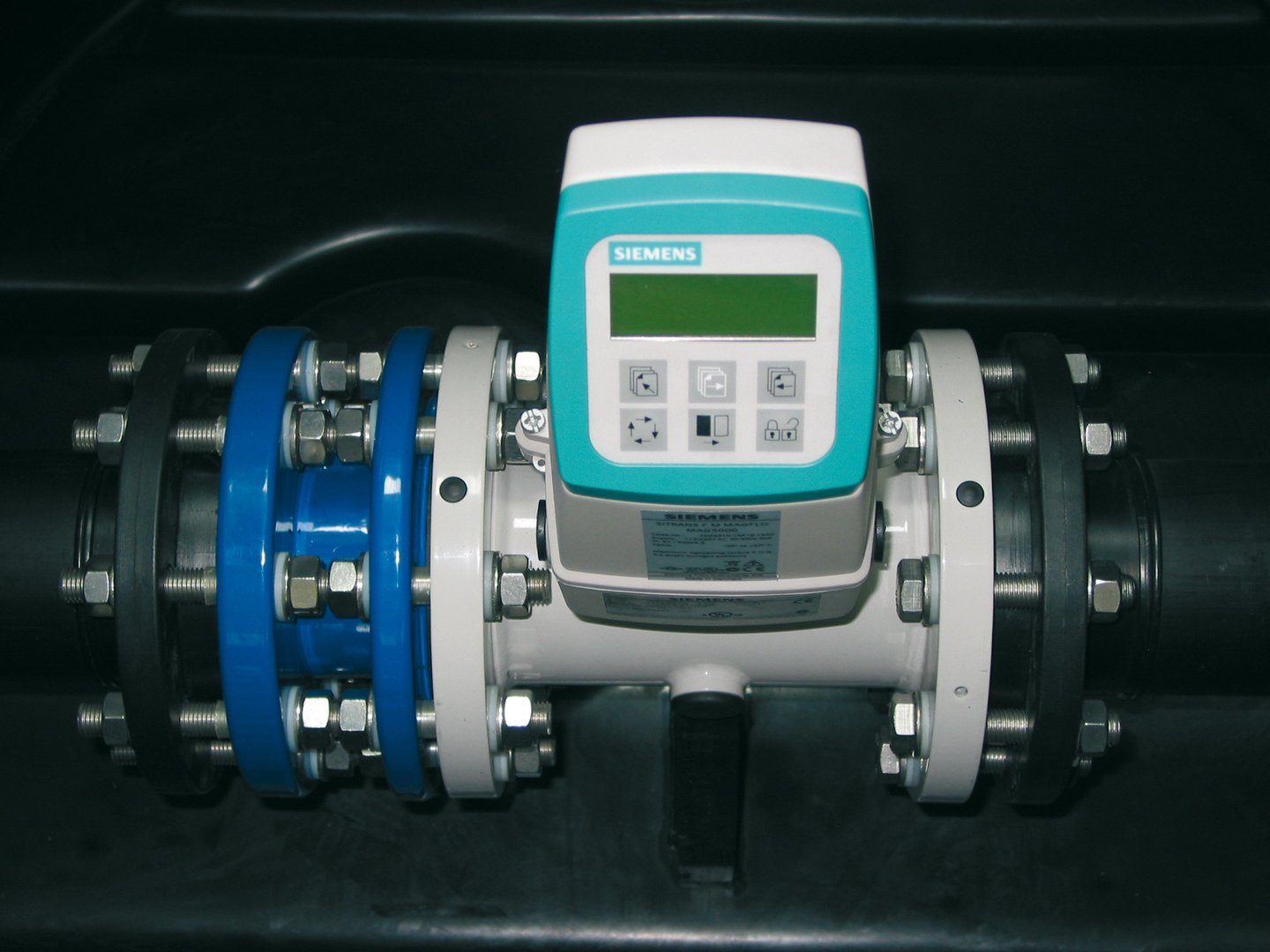

  • Magnetisch-induktives-Durchflussmessgerät DN 50 bis DN 200
  • Ausbaustück, feststellbar, EKB beschichtet oder Edelstahl
  • Flanschverbindungsschrauben Edelstahl
  • Dichtung IS 110 für KG-Rohrleitung DN 100 für Kabelleerrohr

Schächte ohne Schachtabdeckung tagwasserdicht Klasse B, D bzw. PE oder Edelstahl begehbar
