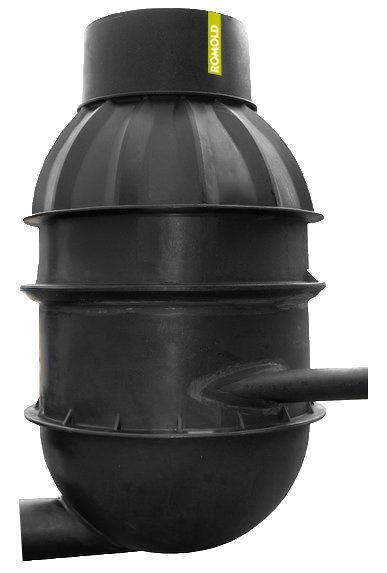

Druckleitungsendschächte

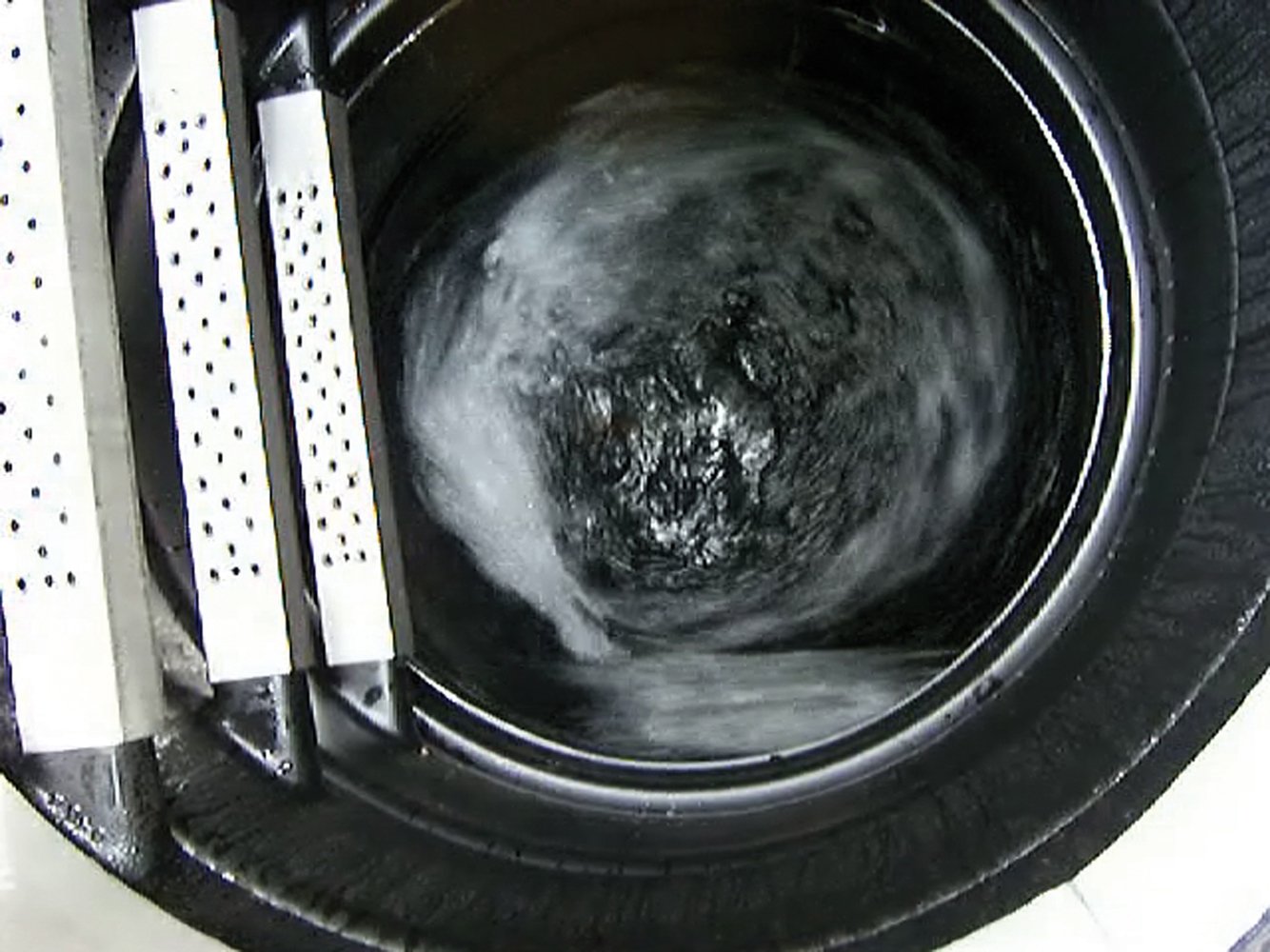

Kein stehendes Wasser im Schacht

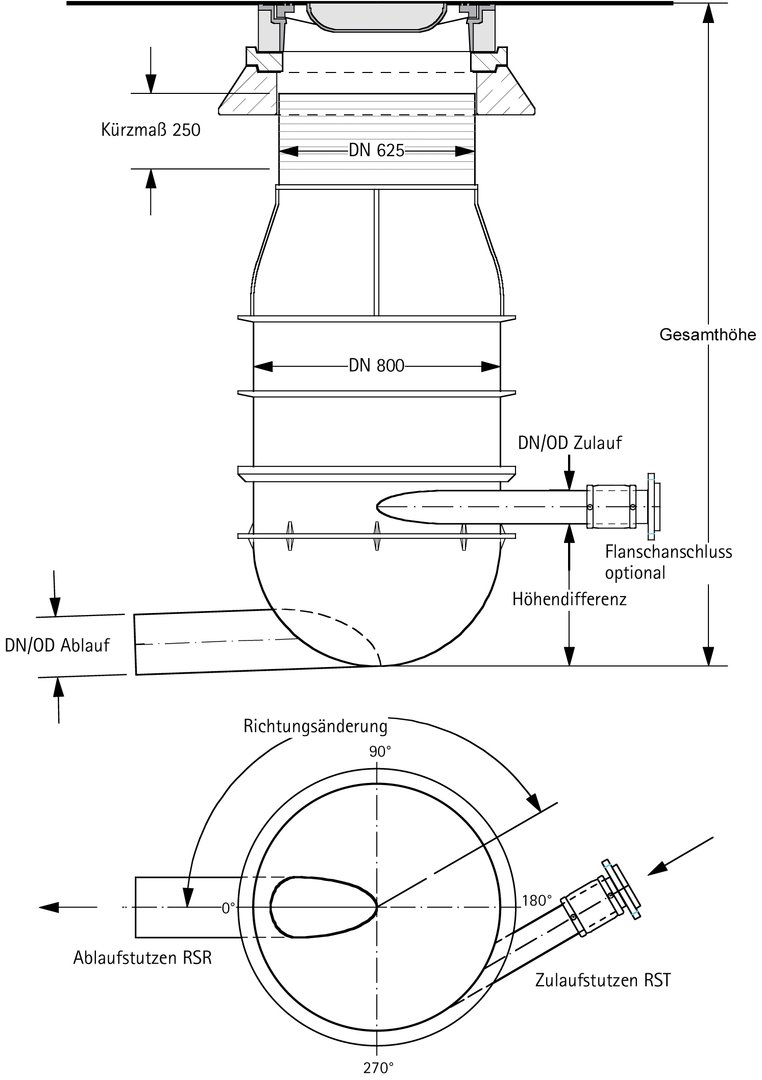

Rundboden DN 625, DN 800, DN 1000
| Bauhöhe cm | DN mm | Details | Bezeichnung |
|---|---|---|---|
| 90 | 625 | ohne Gerinne, angeformter Auslaufstutzen DN/OD 160/200 | RBS 63.20.15/90 |
| ohne Gerinne, max. Rohrdurchmesser DN 200 | RB 63/90 | ||
| 80 | 800 | ohne Gerinne, max. Rohrdurchmesser DN 300 | RB 80/80 BS |
| 100 | 1000 | ohne Gerinne, max. Ablauf-Rohrdurchmesser DN 600 | RB 100/100 BS |
| Weiterer Schachtaufbau erfolgt mittels Elementdichtungen, Ringen und Konen. | |||
