Doppelpumpensteuerungs-Modul
Details Bezeichnung

Grundausstattung:
Integrierte piezoresistive Niveausteuerung, Analogausgänge 0-10 V und 4-20 mA, Niveauerfassung wahlweise durch internen Druckwandler oder externe 4-20 mA Sonde (Schwimmschalter optional), Digitalpotenziometer für die Einstellung von Pumpe 1 und 2 EIN und AUS, Nachlaufzeit der Grundlastpumpe, Einschaltverzögerung nach Stromausfall, Alarmmeldungen, Servicemode, interpump Delay, Zwangsumschaltung und -einschaltung der Pumpen usw., Betriebsstundenzähler, Anzeige der Einschaltimpulse, LCD-Klartextanzeige für Betriebs- und Störmeldungen, Zwangsumschaltung nach Laufzeitüberschreitung der Pumpen, automatischer Pumpenwechsel, ATEX-Modus, automatische Umschaltung bei Pumpenstörung, Relaisausgänge potenzialfrei für Sammelstörmeldung, Störung Pumpe 1, Störung Pumpe 2 und Hochwasseralarm, universelle Anbindung an Fernüberwachungs- oder Fernwirksysteme durch digitale Ein- und Ausgänge
Eingänge für Bausteine: Dichtigkeits-Überwachung, Drehfeldkontrolle, Überstromauslöser, Hochwasserschwimmer, Fi-Schutzschalter

Abmessungen:
Bedienteil H x B x T = 144 x 144 x 90 mm, Steuerteil H x B x T = 125 x 290 x 60 mm

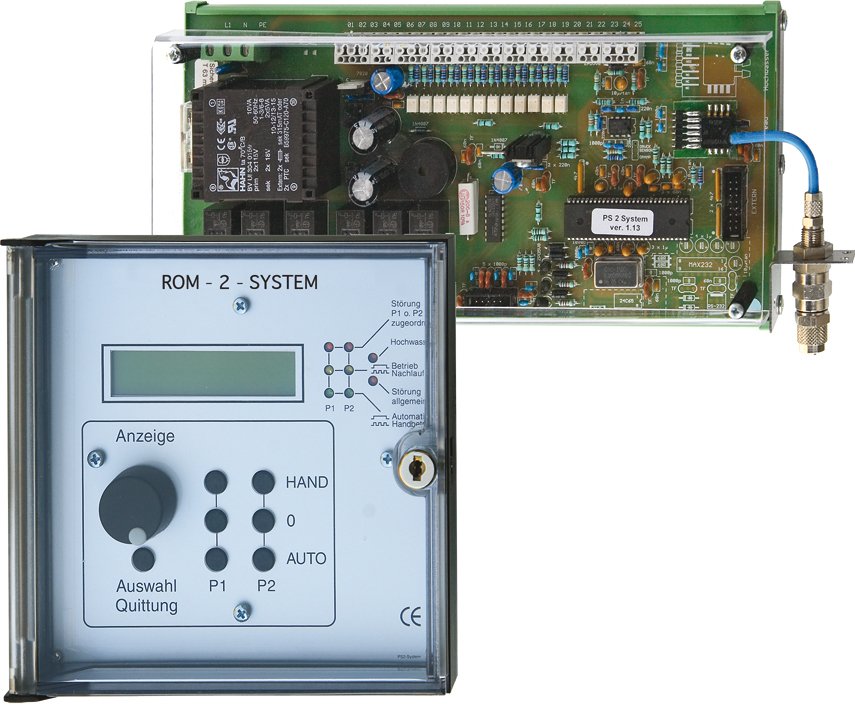

ROM-2-Sytem

Optional

Zusatzbaustein für externe Hand-0-Auto-Schalter, Software für Schwimmersteuerung





Niveauregulierung
Details Bezeichnung

Ausstattung
Montage auf Hutschiene, LCD-Klartextanzeige für Betriebs- und Störmeldungen, Anzeige des Pegels, Niveauerfassung wahlweise durch internen Druckwandler oder externe 4-20 mA Sonde, Messbereich 0-2 mWS (optional 0-5 oder 0-1 mWS), Messbereich für 4-20 mA Sonde wird im Menü angeglichen, Eingang für Notsteuerung, 4 Relaisausgänge, Ausgänge 4-20 mA und 0-10V, Betriebsstundenzähler, Anzeige des Pumpenstarts, automatischer Pumpenwechsel, Einstellung über Digitalpotenziometer und Kurzhubtaster, Funktions- und Störanzeige durch LEDs, Laufzeitüberwachung der Pumpen mit Zwangsumschaltung bei Zeitüberschreitung, Trockenlaufschutz, einstellbare Nachlaufzeit, zeitversetztes Einschalten bei Parallelbetrieb der Pumpen, Spitzenlastbetrieb wahlweise gesperrt, Hochwasseralarm, Service Mode, Landessprache einstellbar, erhältlich auch zum Ansteuern von drei Pumpen

Abmessungen:
H x B x T = 78 x 150 x 112 mm

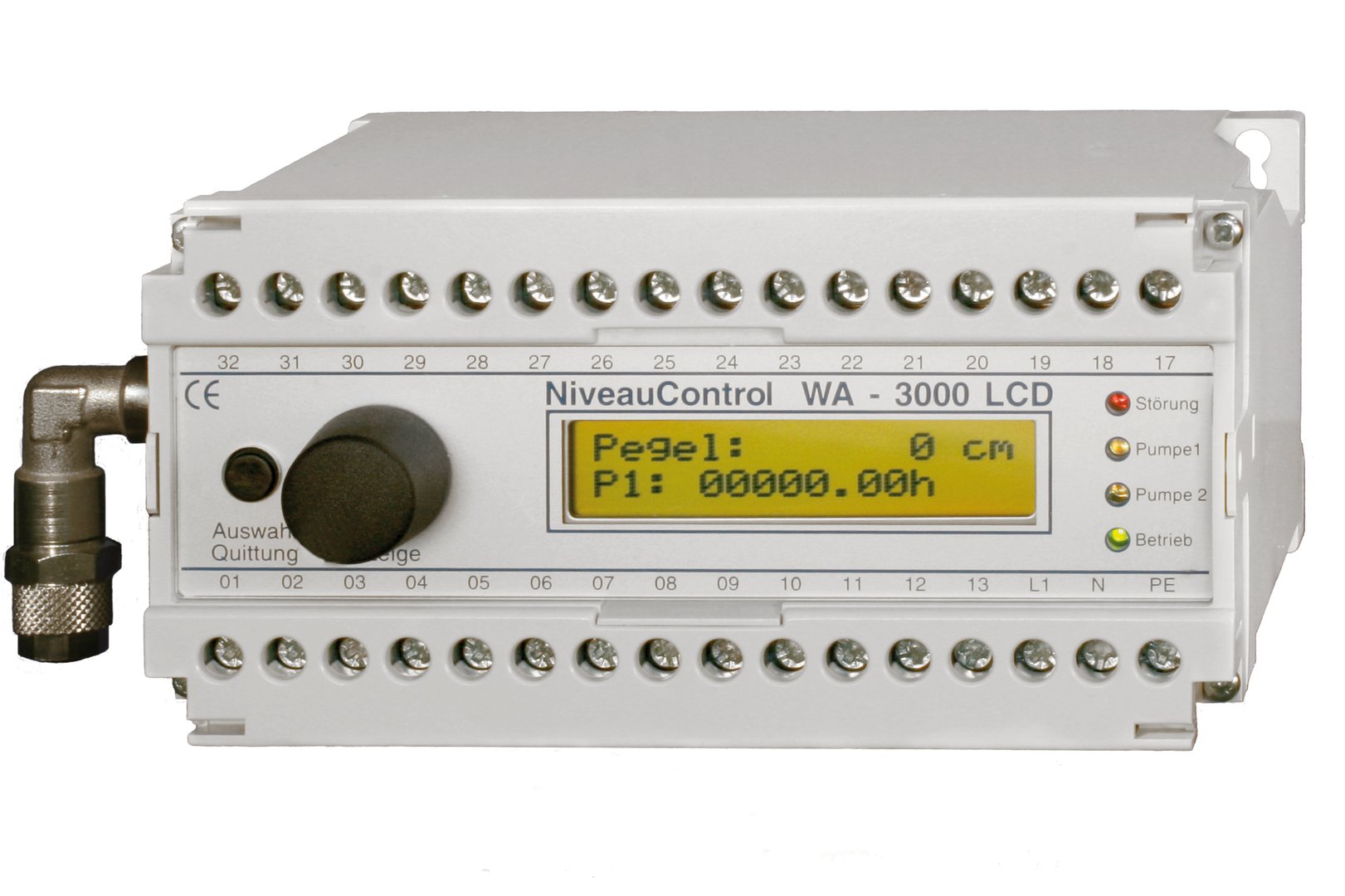

WA3000
