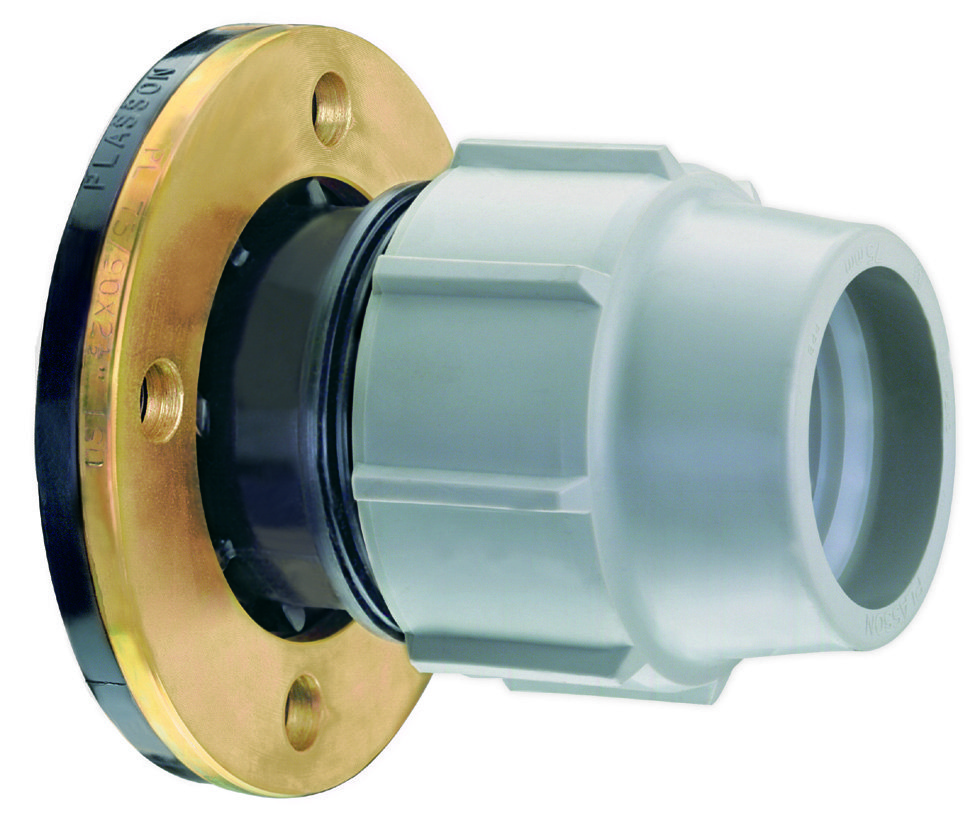

Anschlussverschraubung mit Flansch
d 50-110 mm PN 16, d 125 mm PN 12,5

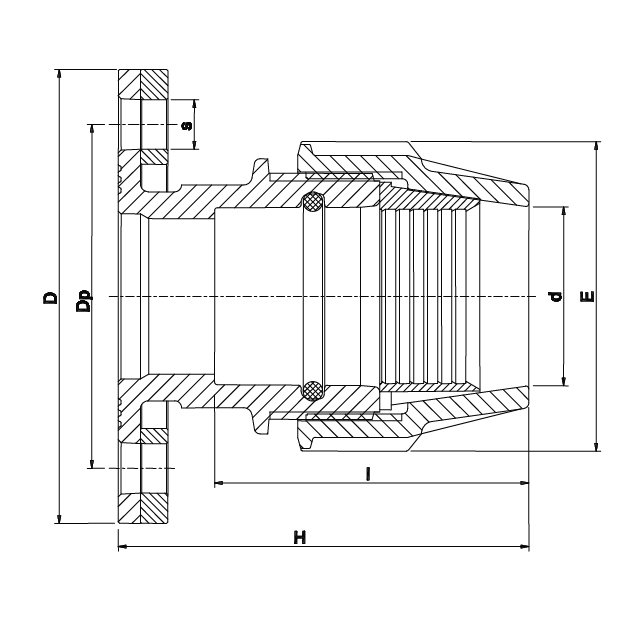

| Artikelnummer | d x DN | D | Dp | E | H | I | Stk/Ktn | Gewicht g |
|---|---|---|---|---|---|---|---|---|
| 7220-050.06 | 50 x 40 | 150 | 110 | 96 | 128 | 93 | 20 | 1.198 |
| 7220-063.08 | 63 x 50 | 165 | 125 | 113 | 145 | 110 | 15 | 1.509 |
| 7220-075.10 | 75 x 65 | 185 | 145 | 132 | 169 | 157 | 12 | 2.200 |
| 7220-090.12 | 90 x 80 | 200 | 160 | 152 | 194 | 182 | 10 | 2.429 |
| 7220-090.16 | 90 x 100 | 220 | 180 | 152 | 194 | 182 | 8 | 3.012 |
| 7220-110.16 | 110 x 100 | 220 | 180 | 181 | 237 | 224 | 8 | 3.398 |
| 7220-125.20 | 125 x 125 | 250 | 210 | 212 | 270 | 250 | 4 | 3.232 |
