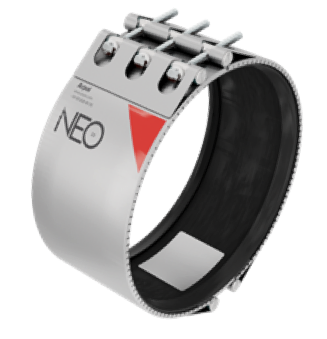

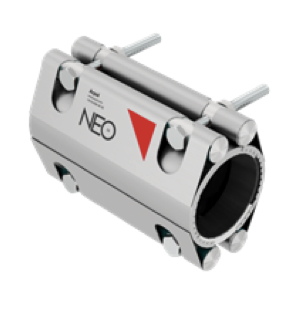

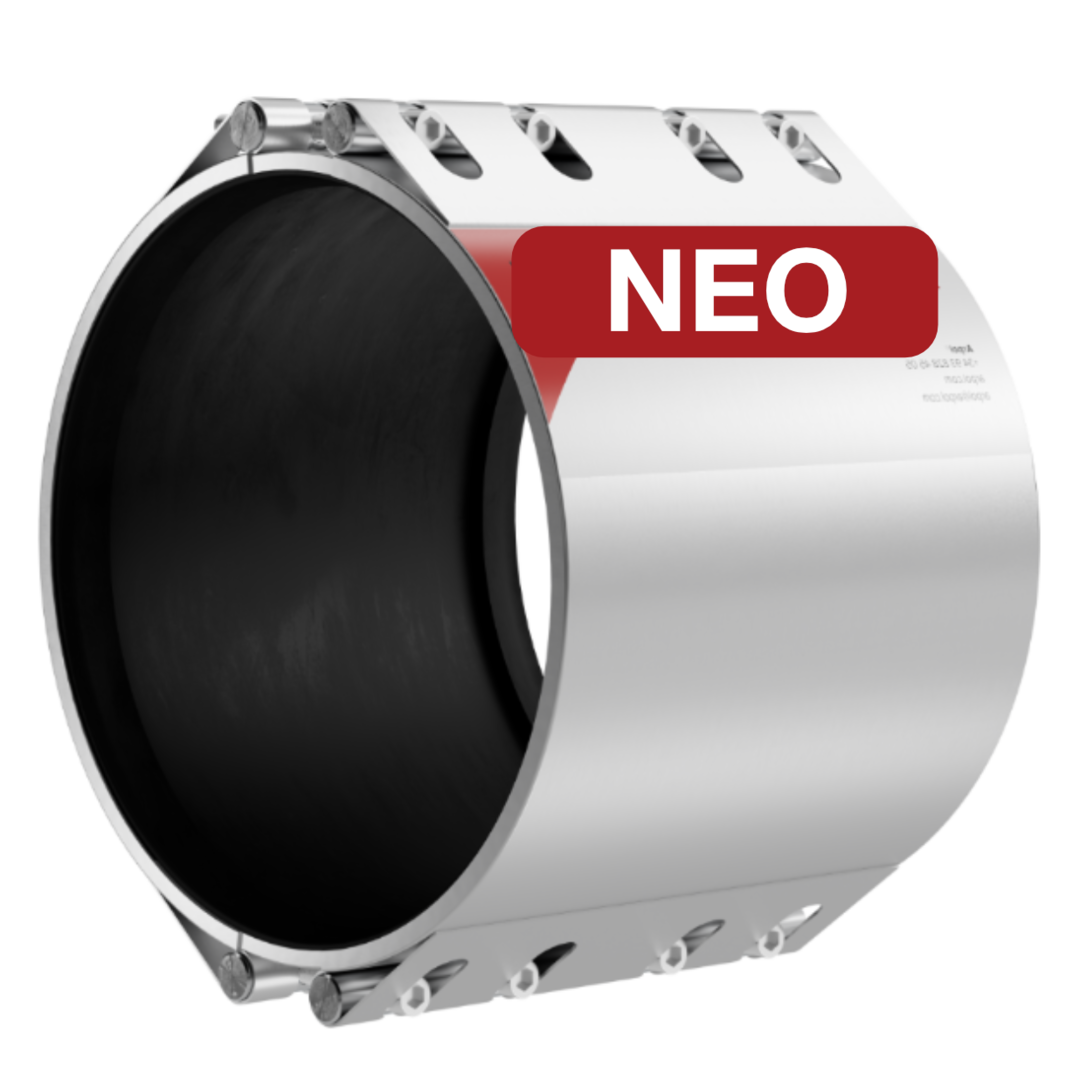

Reparaturkupplung

Artikelnummer DN Spannbereich mm Schlüsselweite mm Drehmoment Nm mindestens Baulänge mm Nutzlänge mm PN Gewicht kg
8802-045-057 40 45-57 19 50 140 70 16 1,92
8802-052-064 50 52-64 19 50 140 70 16 1,97
8802-053-060 40 53-60 19 60 140 70 16 1,70
8802-059-071 50 59,71 19 50 140 70 16 2,04
8802-071-084 65 71-84 19 50 140 70 16 2,14
8802-081-093 80 81-93 19 50 140 70 16 2,19
8802-087-109 80 87-109 22 70 210 140 16 3,40
8802-100-110 100 100-110 22 60 210 140 16 4,35
8802-108-131 100 108-131 22 70 210 140 16 3,65
8802-113-136 100 113-136 22 70 210 140 16 3,80
8802-118-128 100 118-128 22 60 210 140 16 4,60
8802-121-144 100 121-144 22 70 210 140 16 4,10
8802-128-138 100 128-138 22 60 210 140 16 4,80
8802-138-160 125 138-160 22 70 210 140 16 4,30
8802-147-169 125 147-169 22 70 210 140 16 4,60
8802-149-159 125 149-159 22 60 210 140 16 5,60
8802-158-190 150 158-190 22 80 210 140 16 6,80
8802-163-195 150 163-195 22 80 210 140 16 6,90
8802-176-186 150 176-186 22 60 210 140 16 6,30
8802-190-222 175 190-222 22 80 210 140 16 7,30
8802-202-212 200 202-212 22 60 210 140 16 6,60
8802-210-220 200 210-220 22 60 210 140 16 6,70
8802-217-250 200 217-250 22 80 210 140 16 7,70
8802-227-237 200 227-237 22 60 210 140 16 6,90
8802-233-243 200 233-243 22 60 210 140 16 7,00
8802-239-249 200 239-249 22 60 210 140 16 7,10
8802-244-254 225 244-254 22 60 210 140 16 7,50
8802-248-280 225 248-280 22 90 210 140 16 8,70
8802-257-267 250 257-267 22 80 210 140 16 7,60
8802-272-305 250 272-305 24 100 210 140 16 9,50
8802-278-311 250 278-311 24 100 210 140 16 9,60
8802-287-297 250 287-297 22 100 210 140 16 9,25
8802-294-304 300 294-304 22 100 210 140 16 9,10
8802-306-316 300 306-316 22 100 210 140 10 10,30
8802-313-347 300 313-347 24 120 210 140 12 10,20
8802-315-325 300 315-325 22 100 210 140 10 10,50
8802-328-338 300 328-338 22 100 210 140 10 10,70
8802-334-366 300 334-366 24 120 210 140 14 10,50
8802-338-348 300 338-348 22 100 210 140 10 10,80
8802-346-356 350 346-356 22 100 210 140 10 10,90
8802-352-362 350 352-362 22 100 210 140 10 11,00
8802-352-384 350 352-384 24 120 210 140 12 12,50
8802-363-373 350 363-373 22 100 210 140 10 11,00
8802-375-385 350 375-385 22 100 210 140 10 11,10
8802-382-392 350 382-392 22 100 210 140 10 11,20
8802-388-420 350 388-420 24 120 210 140 12 13,20
8802-404-436 350 404-436 24 120 210 140 12 13,60
8802-407-417 400 407-417 22 120 210 140 10 12,50
8802-412-422 400 412-422 22 120 210 140 10 12,60
8802-430-440 400 430-440 22 120 210 140 10 12,90
8802-436-446 400 436-446 22 120 210 140 10 13,00
8802-450-460 450 450-460 24 120 210 140 10 13,20
8802-460-470 450 460-470 24 120 210 140 10 14,30
8802-466-476 450 466-476 24 120 210 140 10 14,50
8802-466-498 400 466-498 24 150 210 140 12 16,40
8802-480-490 450 480-490 24 120 210 140 10 15,00
8802-490-500 450 490-500 24 120 210 140 10 15,50
8802-490-522 450 490-522 24 150 210 140 12 17,00
8802-528-560 500 528-560 24 150 210 140 12 17,80
8802-544-576 500 544-576 24 200 210 140 12 20,10
8802-578-588 550 578-588 24 150 210 140 10 17,00
8802-578-610 500 578-610 24 200 210 140 12 20,90
8802-606-638 600 606-638 24 200 210 140 11 21,60
8802-650-660 650 650-660 24 150 210 140 7 19,00
8802-675-685 650 675-685 24 150 210 140 7 19,50
8802-690-700 650 690-700 24 150 210 140 7 20,00



  • Werkstoff Edelstahl AISI 304 / DIN 1.4301

  • Dichtung aus EPDM (Trinkwasser)

  • Schrauben und Sechskantmuttern aus Edelstahl (V2A)

  • Gewinde gegen Festfressen mit Zink plattiert, nicht zusätzlich fetten

  • Betriebsdruck je nach Durchmesser bis 16 bar
