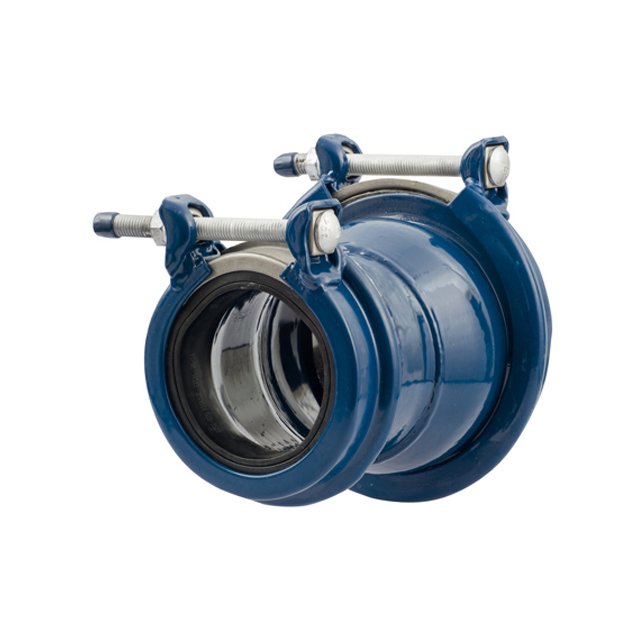

Mehrbereichskupplung reduziert

Artikelnummer DN Spannbereich 1
mm
Spannbereich 2
mm
Schlüssel-
weite mm
Drehmoment
Nm mindestens
Baulänge
mm
PN Gewicht kg
6007-050-040 50-40 54-77 41-54 19 60 222 16 3,1
6007-100-080 100-80 108-143 88-110 22 60 222 16 6,0
6007-125-100 125-100 130-162 108-143 22 80 250 16 7,4
6007-150-100 150-100 158-190 108-143 22 80 250 16 8,3
6007-150-125 150-125 158-190 130-162 22 80 275 16 9,0
6007-200-150 200-150 217-250 158-190 22 80 275 16 11,0
6007-200-175 200-175 217-250 190-222 22 80 275 16 12,0
6007-250-200 250-200 272-305 217-250 22 80 275 16 13,2
6007-300-250 300-250 315-347 272-305 22 80 275 16 16,1
6007-300-300 300-300 334-366 315-347 22 80 275 16 17,8

Größere Durchmesser auf Anfrage

  • Werkstoff Stahl Epoxy-beschichtet

  • Dichtung aus EPDM (Trinkwasser)

  • Minimale Einstecktiefe: bis DN 300 mind. 55 mm, ab DN 350 mind. 100 mm

  • Schrauben und Sechskantmuttern aus Edelstahl (V2A)

  • Gewinde gegen Festfressen mit Zink plattiert

  • Betriebsdruck je nach Durchmesser bis 16 bar
