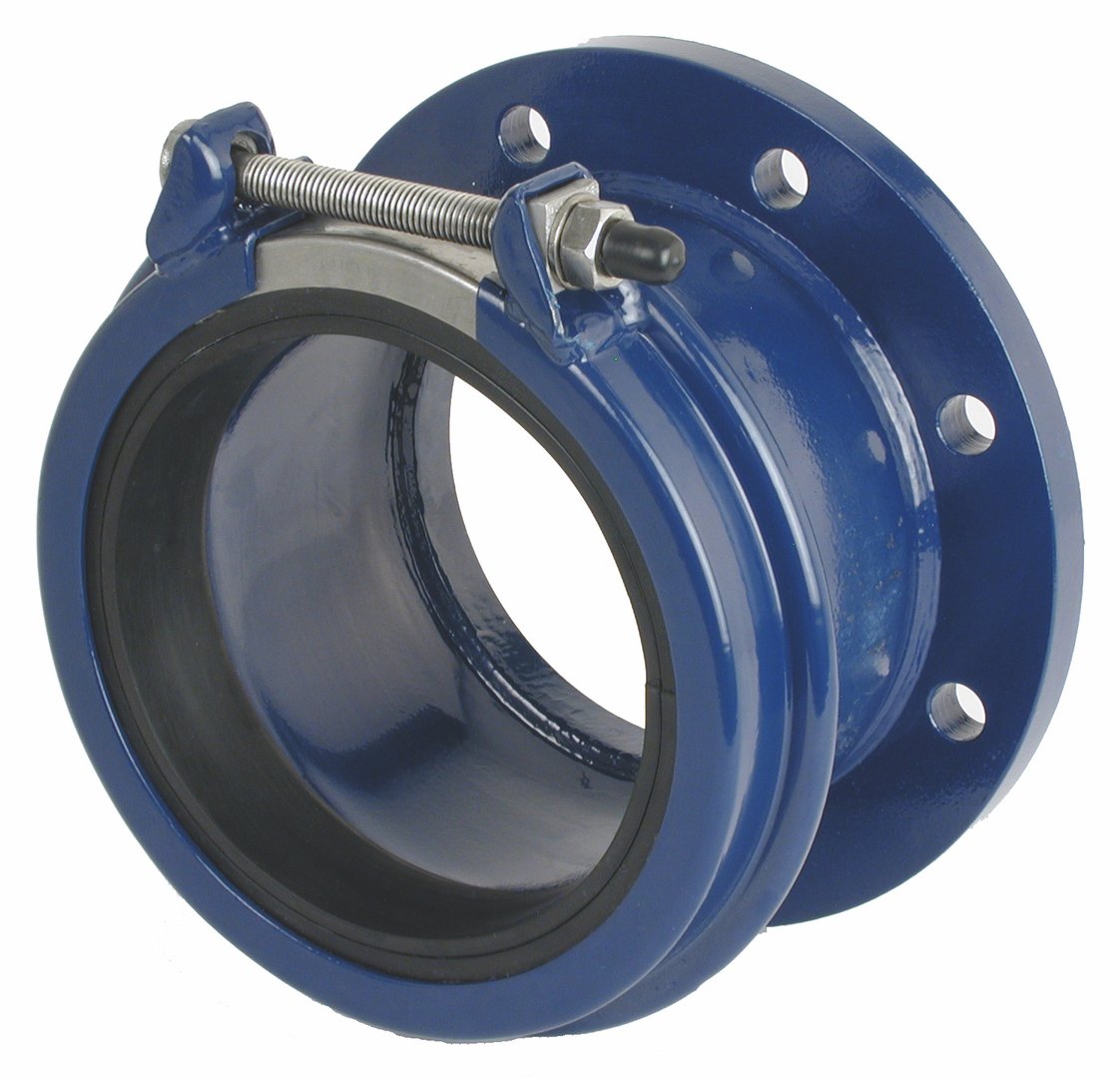

Mehrbereichskupplung mit Flansch

Artikelnummer DN Spannbereich mm Schlüsselweite mm Drehmoment Nm mindestens Länge mm Bohrung PN Gewicht kg
6010-050 50 54-77 19 60 156 10/16 4,5
6010-080 80 88-110 22 60 128 10/16 5,4
6010-100 100 108-143 22 80 130 10/16 8,2
6010-125 125 130-162 22 80 160 10/16 9,7
6010-150 150 158-190 22 80 160 10/16 11,2
6010-200 200 190-222 22 80 160 10 14,0
6010-201 200 217-250 22 80 160 10 14,5
6010-250 250 272-305 22 80 165 10 18,3
6010-300 300 315-347 22 80 165 10 20,5
6010-350 350 378-434 24 200 275 10 29,5
6010-400 400 378-434 34 200 275 10 38,0
6010-401 400 434-488 24 200 275 10 41,0
6010-500 500 488,542 24 200 275 10 45,0
6010-501 500 546-600 24 200 275 10 47,0
6010-600 600 624-678 24 200 275 10 67,0

Größere Durchmesser auf Anfrage

  • Werkstoff Stahl Epoxy-beschichtet

  • Dichtung aus EPDM (Trinkwasser)

  • Minimale Einstecktiefe: bis DN 300 mind. 55 mm, ab DN 350 mind. 100 mm

  • Schrauben und Sechskantmuttern aus Edelstahl (V2A)

  • Gewinde gegen Festfressen mit Zink plattiert

  • Betriebsdruck je nach Durchmesser bis 16 bar
