BEV-Säulen
| Bezeichnung | Anschluss / Nennweite | Rohrdeckung m | Bauhöhe m | Gewicht kg |
|---|---|---|---|---|

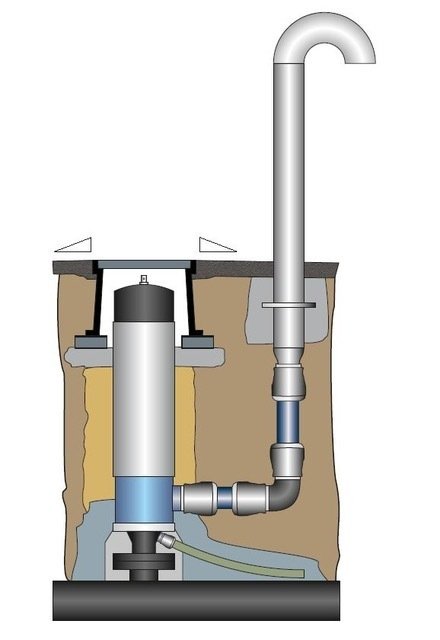

| D-090-P-W (überflutbar) (PN 10/16) |
2" AG / DN 50 / DN 80 / DN 100 | 0,75 | 0,520 | 7,5 |
| 2" AG / DN 50 / DN 80 / DN 100 | 1,00 | 0,755 | 8,0 | |
| 2" AG / DN 50 / DN 80 / DN 100 | 1,25 | 1,055 | 10,0 | |
| 2" AG / DN 50 / DN 80 / DN 100 | 1,50 | 1,305 | 11,0 | |
| 2" AG / DN 50 / DN 80 / DN 100 | 1,75 | 1,555 | 12,0 | |
| 2" AG / DN 50 / DN 80 / DN 100 | > 1,75 | bis 3,0 | a. A. | |
| Zubehör: | ||||

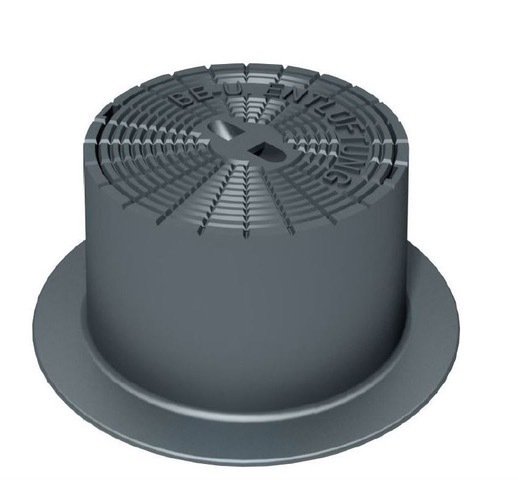

| Straßenkappe aus Guss, rund, 44 kg, Aufschrift Be- und Entlüftung | ||||
| Abluftkamin aus Edelstahl, Set inkl. Anschlussfitting für PE-Rohr da 63 mm | ||||
| Belüftungssperre / Sanftschlusselement | ||||
| Flutsperre gegen Ansaugen von Brackwasser | ||||
| Zusätzliches Frostschutzpolster (innen) | ||||
| Flexible Spülgarnitur für alle Standard-Rohrdeckungen | ||||
| Sickerpackung bestehend aus PEHD-Körper, Geotextil und Kabelbindern | ||||
| Werkseitiges Kürzen auf individuelle Bauhöhen | ||||
| Bezeichnung | Anschluss / Nennweite | Rohrdeckung m | Bauhöhe m | Gewicht kg |
|---|---|---|---|---|

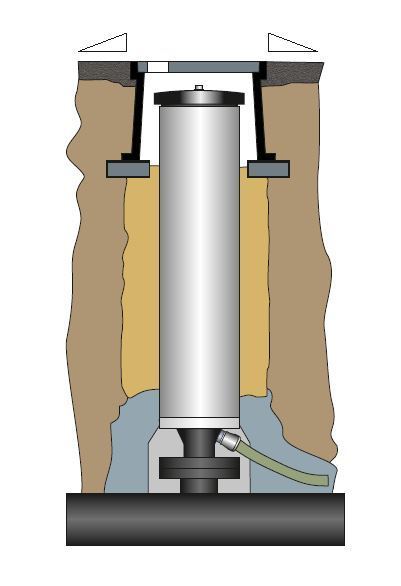

| D-090-P (PN 10/16) |
2" AG / DN 50 / DN 80 / DN 100 | 0,75 | 0,520 | 7,5 |
| 2" AG / DN 50 / DN 80 / DN 100 | 1,00 | 0,755 | 8,0 | |
| 2" AG / DN 50 / DN 80 / DN 100 | 1,25 | 1,055 | 10,0 | |
| 2" AG / DN 50 / DN 80 / DN 100 | 1,50 | 1,305 | 11,0 | |
| 2" AG / DN 50 / DN 80 / DN 100 | 1,75 | 1,555 | 12,0 | |
| 2" AG / DN 50 / DN 80 / DN 100 | > 1,75 | bis 3,0 | a. A. | |
| Zubehör: | ||||
| Straßenkappe, Klasse C / 25 t, ventiliert, STARR | ||||
| Straßenkappe, Klasse C / 25 t, ventiliert, VERSTELLBAR | ||||
| Tragplatte (Kunststoff) für Straßenkappe | ||||
| Belüftungssperre / Sanftschlusselement | ||||
| Flutsperre gegen Ansaugen von Brackwasser | ||||
| Zusätzliches Frostschutzpolster (innen) | ||||

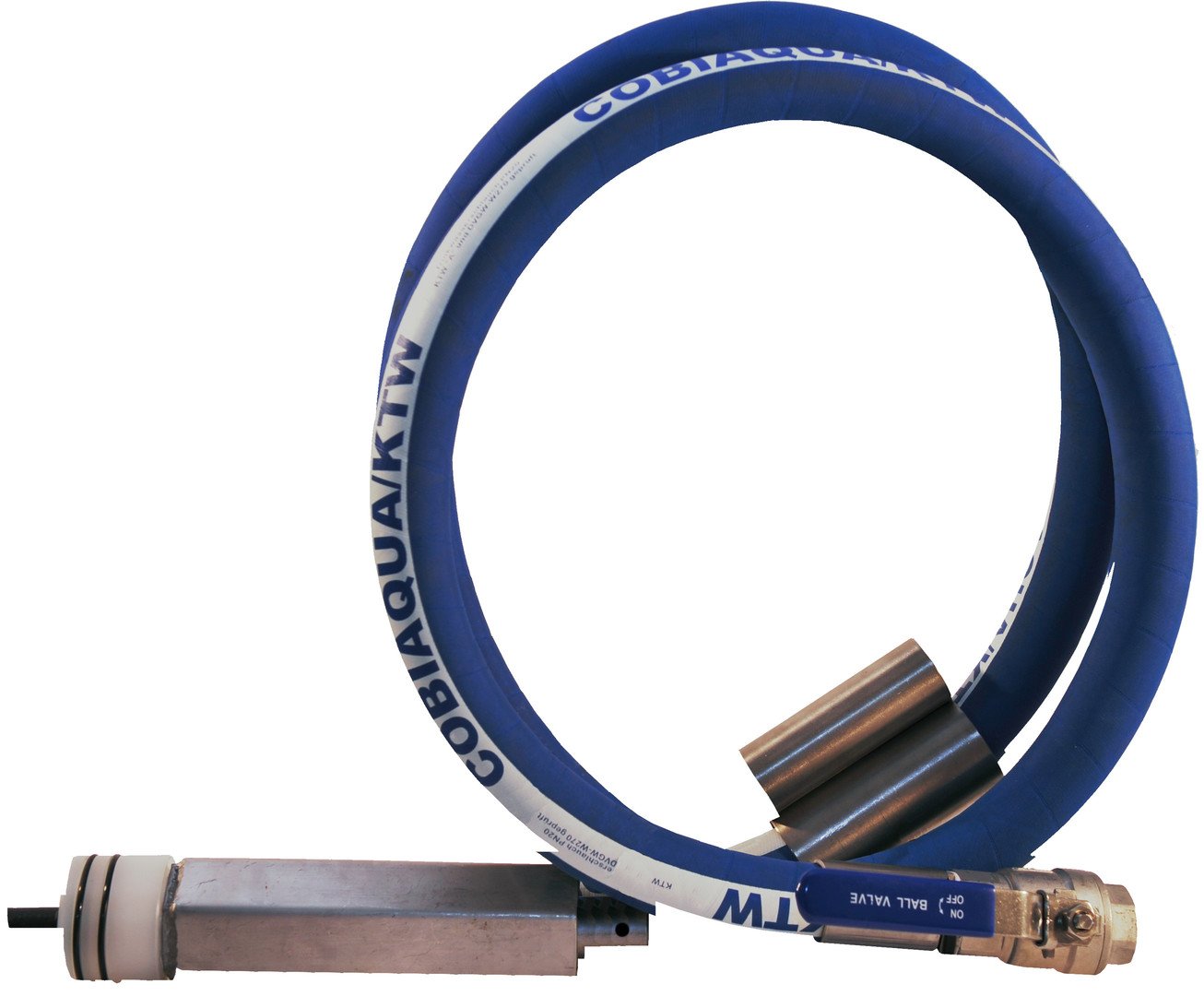

| Flexible Spülgarnitur für alle Standard-Rohrdeckungen | ||||

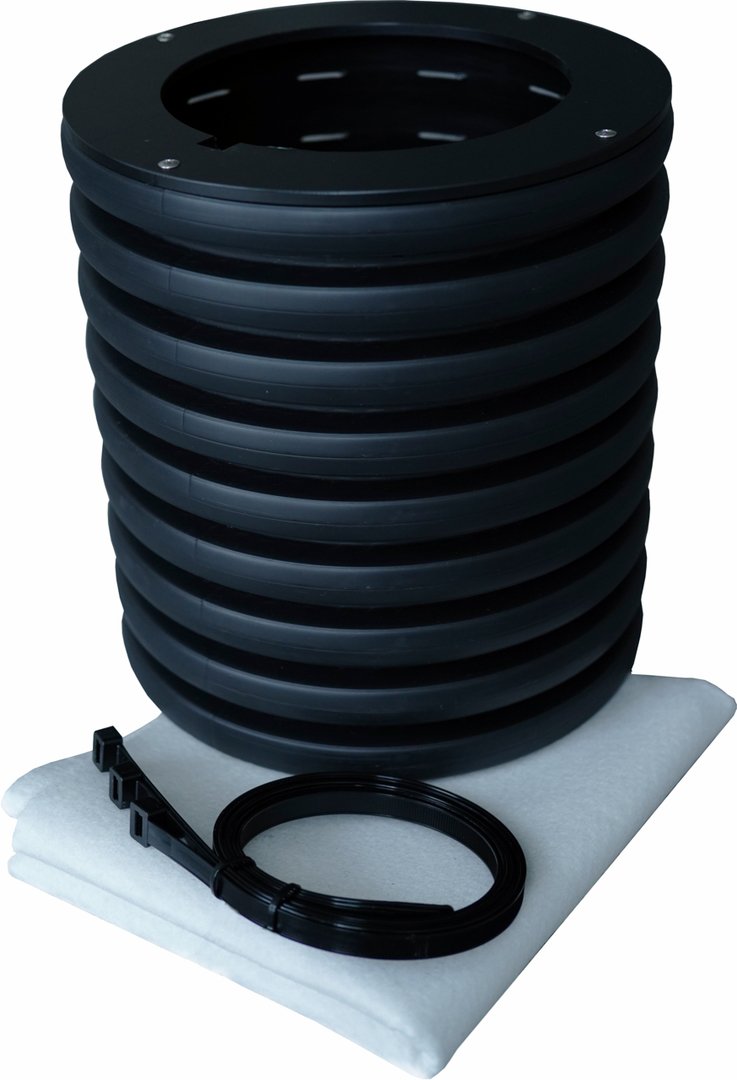

| Sickerpackung bestehend aus PEHD-Körper, Geotextil und Kabelbindern | ||||
| Werkseitiges Kürzen auf individuelle Bauhöhen | ||||
